億川產品 油壓夾頭

產品展示

億川產品 油壓夾頭

N-200A 三爪中空油壓夾頭（含連接板）

3-jaw through-hole power chuck (adapter included)

點擊產品圖片放大

資料下載

在線詢盤

產品詳細介紹

N-200A型夾頭是依 ASA B5.9 A型主軸標準而設計。

單位 : mm

型式
規格 		通孔直徑
(mm) 		柱塞行程
(mm) 		爪行程直徑
(mm) 		最大
容許拉力
(kn) 		最大夾持力
(kn) 		最大
使用油壓力
(kgf / cm2) 		最高轉速
(r.p.m.)
N-205A4 ?33 10 5.4 1784 3671 28.5 7000
N-205A5 ?33 10 5.4 1784 3671 28.5 7000
N-206A4 ?45 12 5.5 2243 5812 28.5 6000
N-206A5 ?45 12 5.5 2243 5812 28.5 6000
N-206A6 ?45 12 5.5 2243 5812 28.5 6000
N-208A5 ?52 16 7.4 3558 9075 26.5 5000
N-208A6 ?52 16 7.4 3558 9075 26.5 5000
N-208A8 ?52 16 7.4 3558 9075 26.5 5000
N-210A6 ?75 19 8.8 4385 11319 27.5 4200
N-210A8 ?75 19 8.8 4385 11319 27.5 4200
N-210A11 ?75 19 8.8 4385 11319 27.5 4200
N-212A6 ?91 23 10.6 5812 14990 27.5 3300
N-212A8 ?91 23 10.6 5812 14990 27.5 3300
N-212A11 ?91 23 10.6 5812 14990 27.5 3300
N-215A8 ?117.5 23 10.6 7240 18355 23.5 2500
N-215A11 ?117.5 23 10.6 7240 18355 23.5 2500
N-215A15 ?117.5 23 10.6 7240 18355 23.5 2500
N-218A8 ?117.5 23 10.6 7240 18355 23.5 2000
N-218A11 ?117.5 23 10.6 7240 18355 23.5 2000
N-218A15 ?117.5 23 10.6 7240 18355 23.5 2000
N-220A11 ?180 23 10.6 9177 23861 30.6 1800
N-220A15 ?180 23 10.6 9177 23861 30.6 1800
N-224A11 ?205 26 12 9177 23861 26.5 1400
N-224A15 ?205 26 12 9177 23861 26.5 1400
N-224A20 ?205 26 12 9177 23861 26.5 1400
N-232A11 ?230 34 18 10197 24472 29.5 1200
N-232A15 ?230 34 18 10197 24472 29.5 1200
N-232A20 ?230 34 18 10197 24472 29.5 1200


型式
規格 		重量
(kg) 		慣性矩
I(kg?m2) 		適合
油壓缸 		適合硬爪 適合生爪
外徑挾持範圍
(mm)
N-205A4 7.8 0.02 M1036 HJ05 HC05 ?6-?135
N-205A5 9 0.023 M1036 HJ05 HC05 ?6-?135
N-206A4 15.5 0.065 M1246 HJ06 HC06 ?15-?169
N-206A5 14.7 0.062 M1246 HJ06 HC06 ?15-?169
N-206A6 17.3 0.073 M1246 HJ06 HC06 ?15-?169
N-208A5 25.8 0.19 M1552 HJ08 HC08 ?20-?210
N-208A6 25 0.184 M1552 HJ08 HC08 ?20-?210
N-208A8 29.3 0.217 M1552 HJ08 HC08 ?20-?210
N-210A6 41 0.37 M1875 HJ10 HC10 ?25-?254
N-210A8 38 0.34 M1875 HJ10 HC10 ?25-?254
N-210A11 48.4 0.436 M1875 HJ10 HC10 ?25-?254
N-212A6 62.5 0.809 M2091 HJ12 HC12 ?30-?304
N-212A8 59.5 0.77 M2091 HJ12 HC12 ?30-?304
N-212A11 69.9 0.912 M2091 HJ12 HC12 ?30-?304
N-215A8 125 2.255 M2511 HJ15 HC15 ?50-?381
N-215A11 118 2.241 M2511 HJ15 HC15 ?50-?381
N-215A15 138 2.822 M2511 HJ15 HC15 ?50-?381
N-218A8 146 3.961 M2511 HJ15 HC15 ?50-?450
N-218A11 138 3.744 M2511 HJ15 HC15 ?50-?450
N-218A15 191 5.183 M2511 HJ15 HC-15 ?50-?450
N-220A11 215 7.355 ML2816 HJ24-1 HC24-1 ?120-?510
N-220A15 202 6.91 ML2816 HJ24-1 HC24-1 ?120-?510
N-224A11 332 18.199 ML3320 HJ24-1 HC24-1 ?150-?610
N-224A15 317 17.376 ML3320 HJ24-1 HC24-1 ?150-?610
N-224A20 286 15.677 ML3320 HJ24-1 HC24-1 ?150-?610
N-232A11 530 43 ML3320 HJ24-1 HC24-1 ?210-?800
N-232A15 515 43 ML3320 HJ24-1 HC24-1 ?210-?800
N-232A20 485 42 ML3320 HJ24-1 HC24-1 ?210-?800

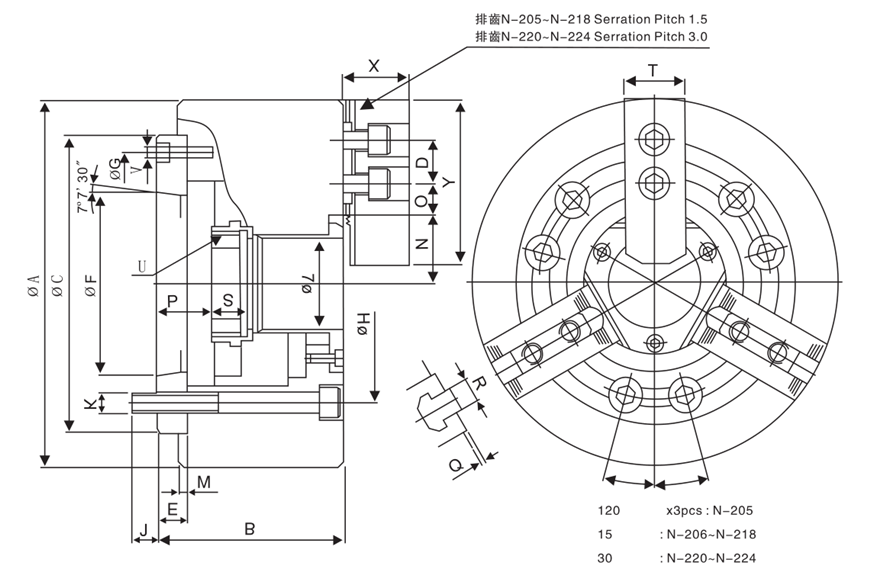

型式
尺寸 		A B C(H6) D E F G H J K L M Nmax. Omax. Omin.
N-205A4 135 71 110 14 15 63.513 96 82.55 15.5 3-M10 33 4 26.5 19.75 7.75
N-205A5 135 88 110 14 32 82.563 82.55 104.78 14 3-M10 33 4 26.5 19.75 7.75
N-206A4 169 96 140 20 20 63.513 104.78 82.55 16 6-M10 45 5 32 22.75 9.25
N-206A5 169 91 140 20 15 82.563 116 104.78 16 6-M10 45 5 32 22.75 9.25
N-206A6 169 111 140 20 35 106.38 104.78 133.35 16 6-M10 45 5 32 22.75 9.25
N-208A5 210 109 170 25 23 82.563 133.35 104.78 13 6-M12 52 5 38.7 29.75 11.75
N-208A6 210 103 170 25 17 106.38 150 133.35 18 6-M12 52 5 38.7 29.75 11.75
N-208A8 210 126 170 25 40 139.72 133.35 171.45 24 6-M12 52 5 38.7 29.75 11.75
N-210A6 254 120 220 30 25 106.38 171.45 133.35 18 6-M16 75 5 51 33.75 14.25
N-210A8 254 113 220 30 18 139.72 190 171.45 24 6-M16 75 5 51 33.75 14.25
N-210A11 254 145 220 30 50 196.87 171.45 235 28 6-M16 75 5 51 33.75 14.25
N-212A6 304 129 220 30 25 106.38 171.45 133.35 18 6-M16 91 6 61.3 45.75 15.75
N-212A8 304 122 220 30 18 139.72 190 171.45 25 6-M16 91 6 61.3 45.75 15.75
N-212A11 304 154 220 30 50 196.87 171.45 235 28 6-M16 91 6 61.3 45.75 15.75
N-215A8 381 160 300 43 33 139.72 235 171.45 24 6-M20 117.5 6 82 45.25 15.25
N-215A11 381 149 300 43 22 196.87 260 235 28 6-M20 117.5 6 82 45.25 15.25
N-215A15 381 184 300 43 57 285.78 235 330.2 24 6-M20 117.5 6 82 45.25 15.25
N-218A8 450 160 300 43 33 139.72 235 171.45 24 6-M20 117.5 6 82 79.75 15.25
N-218A11 450 149 300 43 22 196.87 260 235 28 6-M20 117.5 6 82 79.75 15.25
N-218A15 450 184 300 43 57 285.78 235 330.2 24 6-M20 117.5 6 82 79.75 15.25
N-220A11 510 169 380 60 41 196.87 330.2 235 30 6-M24 180 6 112.5 60.5 24.5
N-220A15 510 155 380 60 27 285.78 330.2 330.2 33 6-M24 180 6 112.5 60.5 24.5
N-224A11 610 186 520 60 45 196.87 463.6 235 28 6-M24 205 6 139.9 87.5 24.5
N-224A15 610 183 520 60 42 285.78 463.6 330.2 33 6-M24 205 6 139.9 87.5 24.5
N-224A20 610 166 520 60 25 412.78 463.6 463.6 35 6-M24 205 6 139.9 87.5 24.5
N-232A11 800 189 520 60 45 196.87 463.6 235 28 6-M24 230 6 162 153.5 24.5
N-232A15 800 186 520 60 42 285.78 469.6 330.2 32.5 6-M24 230 6 162 153.5 24.5
N-232A20 800 169 520 60 25 412.78 463.6 463.6 35 6-M24 230 6 162 153.5 24.5


型式
尺寸 		Pmax. Pmin. Q R S T Umax. v w X Y 參考圖
N-205A4 16 6 2 10 20 25 M40x1.5 3-M6 45 31 54 Fig-1
N-205A5 33 23 2 10 20 25 M40x1.5 6-M10 45 31 54 Fig-3
N-206A4 26 14 2 12 19 31 M55x2 6-M10 60 37 73 Fig-2
N-206A5 26 14 2 12 19 31 M55x2 3-M6 60 37 73 Fig-1
N-206A6 46 34 2 12 19 31 M55x2 6-M12 60 37 73 Fig-3
N-208A5 37.5 21.5 2 14 20.5 35 M60x2 6-M10 66 38 95 Fig-2
N-208A6 31.5 15.5 2 14 20.5 35 M60x2 3-M6 66 38 95 Fig-1
N-208A8 54.5 38.5 2 14 20.5 35 M60x2 6-M16 66 38 95 Fig-3
N-210A6 33.5 14.5 2 16 25 40 M85x2 6-M12 94 43 110 Fig-2
N-210A8 26.5 7.5 2 16 25 40 M85x2 3-M8 94 43 110 Fig-1
N-210A11 58.5 39.5 2 16 25 40 M85x2 6-M20 94 43 110 Fig-3
N-212A6 33 10 2 21 28 50 M100x2 6-M12 108 51 130 Fig-2
N-212A8 26 3 2 21 28 50 M100x2 3-M8 108 51 130 Fig-1
N-212A11 58 35 2 21 28 50 M100x2 6-M20 108 51 130 Fig-3
N-215A8 40 17 5 22 43 62 M130x2 6-M16 139 66 165 Fig-2
N-215A11 29 6 5 22 43 62 M130x2 3-M20 139 66 165 Fig-1
N-215A15 64 41 5 22 43 62 M130x2 6-M24 139 66 165 Fig-3
N-218A8 40 17 5 22 43 62 M130x2 6-M16 139 66 165 Fig-2
N-218A11 29 6 5 22 43 62 M130x2 3-M10 139 66 165 Fig-1
N-218A15 64 41 5 22 43 62 M130x2 6-M24 139 66 165 Fig-3
N-220A11 52 29 5 25 38 65 M190x3 6-M20 206 73 180 Fig-2
N-220A15 38 15 5 25 38 65 M190x3 3-M12 206 73 180 Fig-1
N-224A11 61 35 5 25 38 65 M215x3 6-M20 230 73 180 Fig-2
N-224A15 58 32 5 25 38 65 M215x3 6-M24 230 73 180 Fig-2
N-224A20 41 15 5 25 38 65 M215x3 3-M10 230 73 180 Fig-1
N-232A11 61 27 5 25 38 64 M250x3 6-M20 262 73 180 Fig-2
N-232A15 58 24 5 25 38 64 M250x3 6-M24 262 73 180 Fig-2
N-232A20 41 7 5 25 38 64 M250x3 3-M10 262 73 180 Fig-1
