品牌/Brand：NTH
搭配德國SZM原裝SpannStar精密筒夾
搭配德國SZM原裝SpannStar精密筒夾工作JPCA is a chuck with high-accuracy, heavy clamping force and rigid body. Whole chuck body is made of SUJ2 and harden to HRC60 provide the rigid body that capable to handle the heavy duty working. The parallel clamping promise to clamp the whole length regardless the tolerance of the work piece. Compare to the typical spring collet, rubber collet can be used more wide and stable. the design of stopper is available.

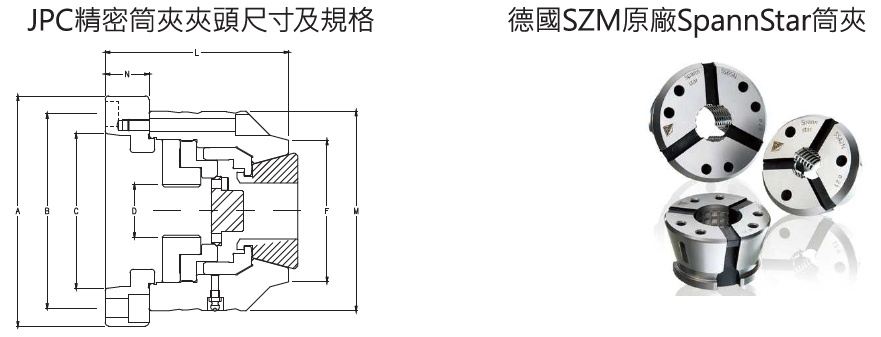

| 型號/Model | JPCA-42A5 | JPCA-42A6 | JPCA-65A5 | JPCA-65A6 |
|---|---|---|---|---|
| 主軸鼻端 Spindle nose | A2-5 | A2-6 | A2-5 | A2-6 |
| A | 138（5.43〞） | 164（6.46〞） | 138（5.43〞） | 164（6.46〞） |
| B(P.C.D) | 104.8（4.13〞） | 133.4（5.25〞） | 104.8（4.13〞） | 133.4（5.25〞） |
| C | 82.6（3.25〞） | 106.4（4.19〞） | 82.6（3.25〞） | 106.4（4.19〞） |
|
D （轉接拉管-最大 ） Draw tube thread-Max |
M55 | M58 | M72 | M72 |
| F | 97（3.82〞） | 97（3.82〞） | 119（4.69〞） | 119（4.69〞） |
| L | 123（4.84〞） | 126（4.96〞） | 138（5.43〞） | 138（5.43〞） |
| M | 137（5.39〞） | 137（5.39〞） | 164（6.46〞） | 164（6.46〞） |
| N | 27（1.06〞） | 30（1.18〞） | 27（1.06〞） | 30（1.18〞） |
|
安裝螺絲孔 Mounting Bolts |
6H-M10 | 6H-M12 | 6H-M10 | 6H-M12 |
| 工作筒夾 Collet |
SS42筒夾 (42BZI) |
SS42筒夾 (42BZI) |
SS65筒夾 (65BZI) |
SS65筒夾 (65BZI) |
|
拉桿軸向行程 Draw tube stroke |
5.0mm（0.22〞） | 5.0mm（0.22〞） | 5.0mm（0.22〞） | 5.0mm（0.22〞） |
|
筒夾開/關行程 Clamping range |
0.5mm（±0.02〞） | ±0.5mm（±0.02〞） | ±0.5mm（±0.02〞） | ±0.5mm（±0.02〞） |
|
最大夾持徑 Max Clamping Dia |
42mm（1.65〞） | 42mm（1.65〞） | 65mm（2.56〞） | 65mm（2.56〞） |
|
最大允許軸向拉力 Max pull force |
3200kgf(7040lbf) | 3200kgf(7040lbf) | 4000kgf(8800lbf) | 4000kgf(8800lbf) |
|
最大夾持力 Max Clamping force |
7200kgf(15840lbf) | 7200kgf(15840lbf) | 9500kgf(20800lbf) | 9500kgf(20800lbf) |
| 最高轉速 Max RPM | 6500 | 6500 | 5500 | 5500 |
| 產品凈重 N.W | 9.5kgs(20.9lbs) | 10.5kgs(23.1lbs) | 14.0kgs(30.8lbs) | 15.0kgs(33.0lbs) |
