NTH 筒夾/膜片夾頭

產品展示

5C/16C CPB PULL BACK COLLET CHUCK

點擊產品圖片放大

在線詢盤

品牌/Brand：NTH

搭配美規5C/16C筒夾工作

5C筒夾最大徑26mm
16C筒夾最大夾徑40mm
滑套后拉夾緊，夾持精度高
Adops 5C / 16C collets.
5C Collet: max. capacity 26mm.
16C Collet: max. capacity 40mm.

Pull back design. High accuracy.

型號/Model	CPB-5CA5	CPB-5CA6	CPB-16CA5	CPB-16CA6
主軸鼻端 Spindle nose	A2-5	A2-6	A2-5	A2-6
A	137（5.39〞）	166（6.54〞）	137（5.39〞）	166（6.54〞）
B(P.C.D)	104.8（4.13〞）	133.4（5.25〞）	104.8（4.13〞）	133.4（5.25〞）
C	82.6（3.25〞）	106.4（4.19〞）	82.6（3.25〞）	106.4（4.19〞）
D 轉接拉管 Draw tube thread	最大/Max.M58	最大/Max.M65	最大/Max.M58	最大/Max.M65
F	60（2.36〞）	60（2.36〞）	80（3.15〞）	80（3.15〞）
L	122（4.80〞）	122（4.80〞）	145（5.71〞）	145（5.71〞）
G	24.547	26.641	24.547	26.641
H	31	35	31	35
安裝螺絲 Screw	3H-M10	3H-M12	6H-M10	6H-M12
工作筒夾 Collet	5C筒夾 (Collet)	5C筒夾 (Collet)	16C筒夾 (Collet)	16C筒夾(Collet)
拉管允許推力 Max. Pull force	1800kgf (3900lbf)	1800kgf (3900lbf)	2300kgf(5060lbf)	2300kgf (5060lbf)
最高轉速 Max RPM	6000	6000	5000	5000
產品凈重 N.W	5.0kgs?(11.0lbs)	7.5kgs?(16.5lbs)	5.5kgs?(12.1lbs)	10.0kgs?(22.0lbs)

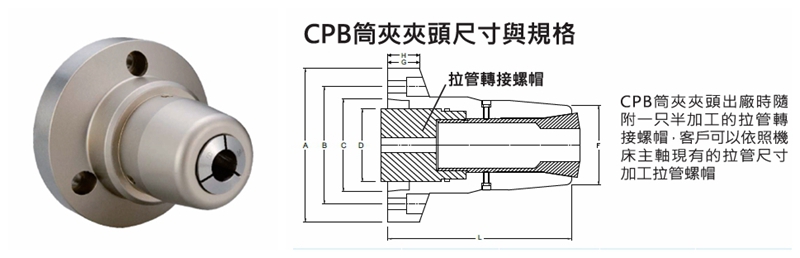

CPB筒夾夾頭出廠時隨附一只半加工的拉管轉接螺帽，客戶可以依照機床主軸現有的拉管尺寸加工拉管螺帽

保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
非標需求可定做 Non-standard requirements can be made
