JAP207-42BZI 回轉缸內藏氣壓筒夾夾頭

JAP207-42BZI AIR COLLET CHUCK FOR HAINBUCH STYLE COLLETS

安裝于車床，磨床或四軸/五軸旋轉臺

采用德國SZM原廠SpannStar精密筒夾

精密筒夾夾頭內藏高速氣壓回轉缸

節省安裝回轉缸，油箱，幫浦等設備成本

夾頭本體經精密研磨，精度超高

雙活塞設計，夾持力強大

先進軸承設計，高轉速低溫升

夾頭本體半密封設計，高度防水防塵

（注：切削水不可直接沖向夾頭本體）

Adopts Hainbuch style clamping heads.

Built-in rotary air cylinder.

Precision pull-backd collet chuck: 0.010mm repeatability.

Chuck is with through hole for bar parts.

Double piston: large gripping force.

High resistance to coolant fluid and chips penetration.

JAP207-42BZI

JAP207-42BZI回轉缸內藏氣壓筒夾夾頭提供使用者安裝筒夾夾頭系統時極大的方便性。使用者只需要準備連接盤與壓縮空氣源，既可以快速地完成筒夾夾頭系統的安裝工作，并即刻展開加工作業。

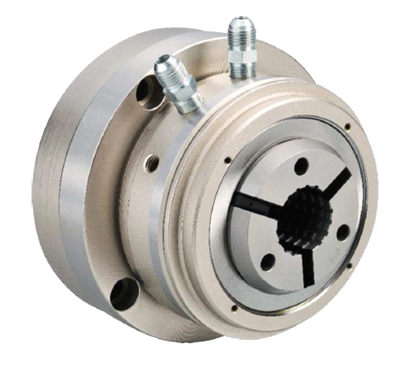

CHP206-SS42 回轉缸內藏油壓筒夾夾頭

CHP206-SS42 HYDRAULIC COLLET CHUCK FOR ROTARY TABLES / INDEXING TABLES

分度盤、旋轉臺等四軸/五軸自動夾持

Used on CNC machine or Grinding machine or 4 axis or 5 axis rotary table.

采用德國SZM原廠SpannStar精密筒夾

精密筒夾夾頭內藏油壓回轉缸

專為加工中心四軸/五軸夾持自動化設計

夾頭本體經精密研磨，精度超高

前置安裝與旋轉盤前方，旋轉盤擺動不干涉

液壓驅動夾持，夾持力大

Adopts Hainbuch style clamping heads.

Built-in rotary hydraulic cylinder.

Precision pull-back collet chuck: 0.010mm repeatability.

Special for rotary tables / indexing tables.

Real front-mounting design allows easy installation.

Hydraulic actuated: large gripping force.

CHP206-SS42

CHP206-SS42油壓筒夾夾頭是專為數控加工中心四軸或五軸，旋轉盤夾持自動化所設計的專用夾具。CHP206-SS42內藏液壓回轉驅動機構，夾頭前置安裝于旋轉盤前方，無需在旋轉盤后方安裝回轉缸與拉管。因此旋轉盤回轉擺動時，機構后方無回轉機構干涉旋轉盤的運動路徑。CHP206-SS42搭配德國原裝SpannStar 精密筒夾工作，筒夾能以一組快換扳手在30秒以?xún)?nèi)更換完成，提高工具機的工作效率。

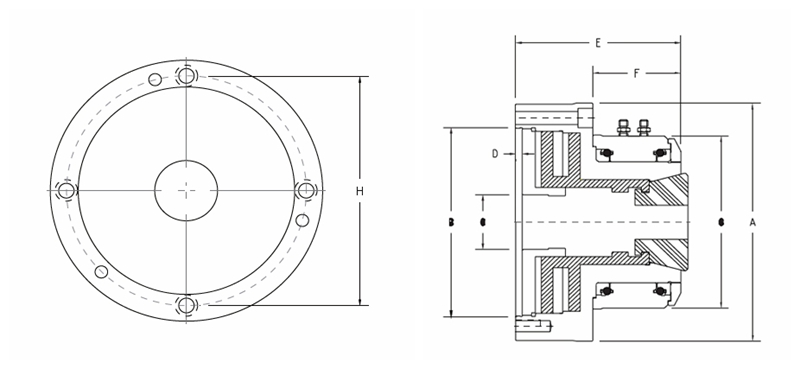

產品尺寸與性能規格

型號/ Model	JAP207-42BZI	CHP206-SS42
氣壓/油壓 Air/Hydraulic	氣壓Air	油壓Hydraulic
A	197（7.75〞）	166(6.54〞)
B	155（6.10〞）	130(5.12〞)
C	42（1.65〞）	42(1.65〞)
D	4.5（0.18〞）	4.5(0.18〞)
E	146（5.75〞）	100(3.94〞)
F	69（2.72〞）	52(2.05〞)
G	146（5.75〞）	135(5.31〞)
H(P.C.D)	172（6.77〞）	147(5.79〞)
安裝螺絲孔 Mounting bolts	3H-M10(前鎖Front) 3H-M10(后鎖Rear)	4H-M10(前鎖Front)
工作筒夾 Working collet	SZM SS42筒夾COLLET	SZM SS42筒夾 COLLET
最高轉速 Max RPM	2500	100
工作壓力 Air Pressure	3-7kg/cm2(40-100psi)	10-30kg/cm2(143-500psi)
最大夾持徑 Max clamping dia	42mm(1.65〞)	42mm(1.65〞)
活塞面積 Piston Area	256cm2(40.0in2)	66cm2(10.2in2)
夾持力 Clamping force	5572kgf@7kg/cm2 ?(12258lbf@100psi)	5669kgf@30kg/cm2? (12472lbf@428psi)
產品凈重 N.W.	20kgs(44lbs)	10kgs(22lbs)

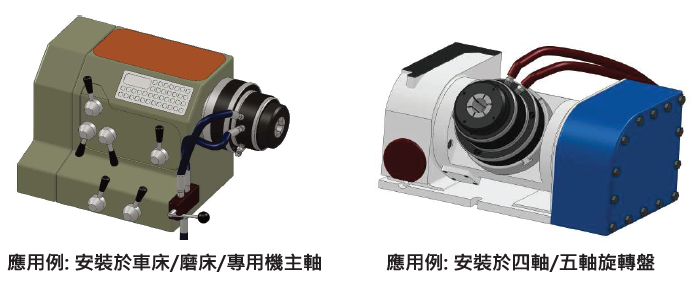

回轉缸內藏式夾頭應用案例

ROTARY CYLINDER BUILT-IN TYPE COLLET CHUCK APPLICATION

回轉缸內藏夾頭系列產品整合精密夾頭與回轉驅動機構，能降低客戶安裝動力夾具系統的時間與成本。產品線完整；有大夾持力得油壓驅動夾頭與低設備需求的氣壓驅動夾頭，有應用于普通機床改裝的低成本夾頭至應用于高精密夾持的氣壓膜片夾頭。除了列于型錄的產品之外，我們每年為客戶定制開發有數款的新型回轉缸內藏夾頭，請與我們聯系，取得最新的產品訊息。

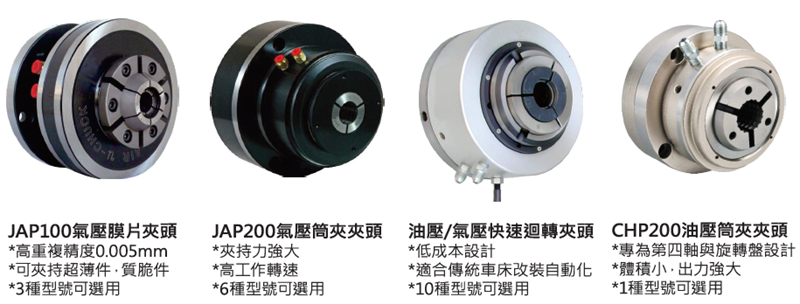

回轉缸內藏式夾頭系列包含：

保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
非標需求可定做 Non-standard requirements can be made
