品牌：OMATEI
選型指導：
1，所用卡盤的品牌及型號
2，工件尺寸及需要夾持的高度
產品優勢：
1，標準軟爪材質為優質45#鋼，強度好，可硬化。
2，精密齒距緊密貼合卡盤基爪，降低磨損。
3，可用于NTH及所有其他品牌相關型號的卡盤。
4，客制化非標卡爪可設計、定做、OEM代工。
Brand:OMATEI
Selection Guidance
1, Chuck brand and model name
2, Workpiece size and the gripping height
Advantage
1, For standard soft jaws, the material is high quality 45# steel, stronger and hardenable.
2, Fine serration pitch can tight fit with chuck master jaws, lower abrasion.
3, Applicable onto the related chuck models of SMW/Kitagawa/Soul/Howa/Samchully/Auto-strong/Tonfou/Chandox/Autogrip/NTH and so on well-known brand.
4, Customized and non-standard jaws and be designed and OEM.

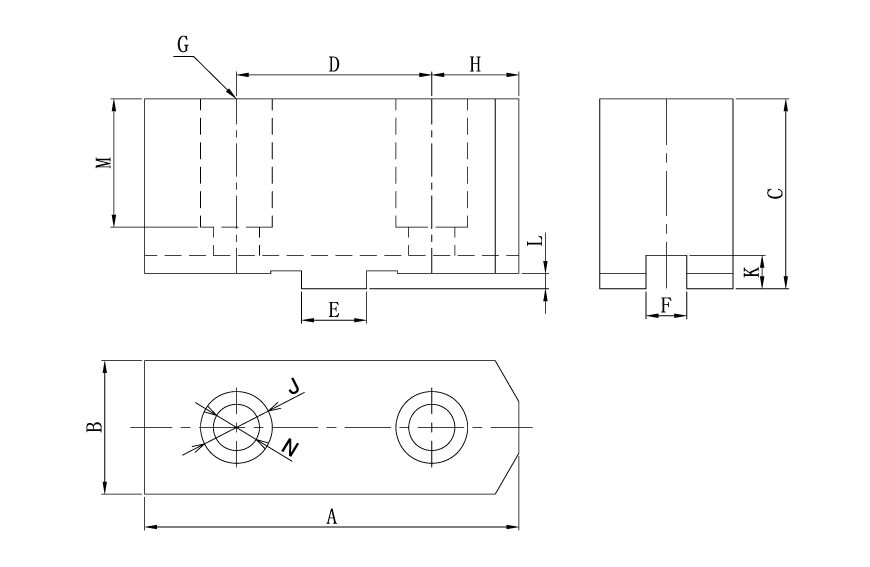

規格/Specification? ?單位/Unit:mm
|
型號 SPEC.MODEL |
長 Length A |
寬 Width B |
高 Height C |
中心孔距 Hole center distance D |
鍵槽寬 Slot width E |
鍵槽深 Slot depth F |
螺絲 Screw G |
H |
J |
K |
L |
M |
N |
毛重 G.W.(Kg/set) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
CP-04 |
52 |
19 |
30 |
24 |
9.53 |
7.94 |
M6×1.0P |
14 |
11 |
3 |
2.5 |
21 |
7 |
0.45 |
|
CP-05 |
62 |
24 |
35 |
32 |
12.68 |
7.94 |
M8×1.25P |
15 |
14 |
3.5 |
3 |
24 |
9 |
0.9 |
|
CP-06 |
73 |
26 |
37 |
38.1 |
12.68 |
7.94 |
M8×1.25P |
17 |
14 |
3.5 |
3 |
25 |
9 |
1.2 |
|
CP-07 CP-08 |
95 |
31 |
48 |
44.45 |
12.68 |
7.94 |
M10×1.5P |
25.3 |
17 |
3.8 |
3 |
34 |
11 |
2.65 |
|
CP-09 CP-10 |
110 |
37 |
48 |
53.98 |
19.03 |
12.7 |
M12×1.75P |
28 |
19 |
4.2 |
3 |
34 |
13 |
3.8 |
|
CP-12 |
125 |
42 |
54 |
63.5 |
19.03 |
12.7 |
M12×1.75P |
31 |
19 |
4.2 |
3 |
38 |
13 |
5.3 |
|
CP-14 CP-16 |
160 |
50 |
70 |
76.2 |
19.03 |
12.7 |
M16×2.0P |
42 |
25 |
5.5 |
6 |
48 |
17 |
11.5 |
|
CP-20 |
160 |
55 |
80 |
76.2 |
19.03 |
12.7 |
M20×2.5P |
42 |
32 |
5.5 |
6 |
58 |
21 |
15.5 |
| CP-25 | 160 | 75 | 80 | 76.2 | 19.03 | 12.7 |
M20×2.5P |
42 | 32 | 5.5 | 6 | 58 | 21 | 21.2 |
|
HE-2486 |
155 |
59 |
86 |
76.2 |
19.03 |
12.7 |
M20 |
|
32 |
5 |
6 |
66 |
21 |
17.2 |
