品牌：OMATEI
選型指導：
1，所用卡盤的品牌及型號
2，工件尺寸及需要夾持的高度
產品優勢：
1，標準軟爪材質為優質45#鋼，強度好，可硬化。
2，精密齒距緊密貼合卡盤基爪，降低磨損。
3，可用于NTH及所有其他品牌相關型號的卡盤。
4，客制化非標卡爪可設計、定做、OEM代工。
Brand:OMATEI
Selection Guidance
1, Chuck brand and model name
2, Workpiece size and the gripping height
Advantage
1, For standard soft jaws, the material is high quality 45# steel, stronger and hardenable.
2, Fine serration pitch can tight fit with chuck master jaws, lower abrasion.
3, Applicable onto the related chuck models of SMW/Kitagawa/Soul/Howa/Samchully/Auto-strong/Tonfou/Chandox/Autogrip/NTH and so on well-known brand.
4, Customized and non-standard jaws and be designed and OEM.

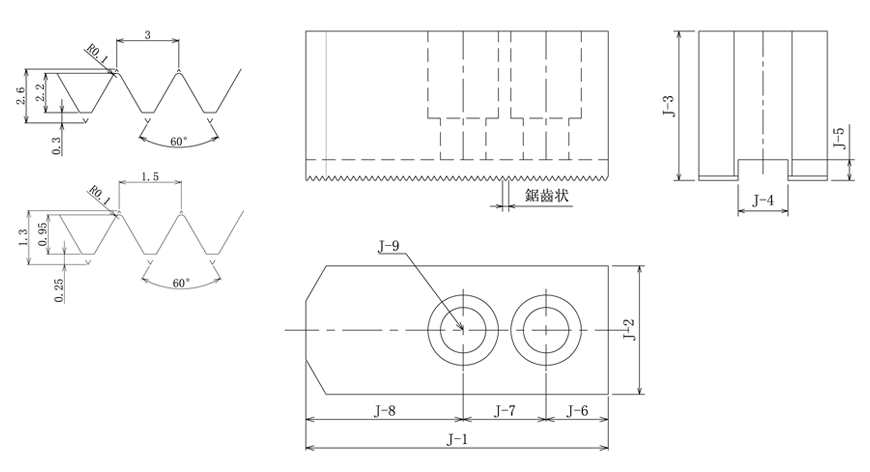

規格/Specification? 單位/Unit:mm
|
規格/尺寸 SPEC/SIZE |
長 Length J-1 |
寬 Width J-2 |
高 Height J-3 |
鍵槽寬 Slot width J-4 |
鍵槽深 Slot depth J-5 |
J-6 |
中心孔距 Hole center distance J-7 |
J-8 |
螺絲 Screw J-9 |
常規齒距 Normal Serration pitch |
凈重 N.W.(Kg/set) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
SC-04 |
53 |
23 |
23 |
10 |
4 |
9 |
14 |
29 |
M8 |
1.5×60° |
0.42 |
|
SC-05 |
62 |
25 |
30 |
10 |
4 |
10 |
14 |
38 |
M8 |
1.5×60° |
0.85 |
|
SC-06 |
73 |
31 |
36 |
12 |
5 |
15 |
20 |
38 |
M10 |
1.5×60° |
1.5 |
|
SC-08 |
95 |
35 |
38 |
14 |
5 |
24 |
25 |
46 |
M12 |
1.5×60° |
2.4 |
|
SC-10 |
110 |
40 |
42 |
16 |
5 |
30 |
30 |
50 |
M12 |
1.5×60° |
3.6 |
|
SC-12-21 |
129 |
50 |
50 |
21 |
6 |
39 |
30 |
60 |
M16 |
1.5×60° |
6.1 |
|
SC-12-18 |
129 |
50 |
50 |
18 |
6 |
39 |
30 |
60 |
M14 |
1.5×60° |
6.2 |
|
SC-15(18)-22 |
165 |
62 |
62 |
22 |
8 |
37 |
43 |
85 |
M20 |
1.5×60° 3.0×60° |
12.5 |
|
SC-15(18)-25.5 |
165 |
62 |
62 |
25.5 |
6 |
37 |
43 |
85 |
M20 |
1.5×60° 3.0×60° |
12.5 |
| SC-15(18)-26 | 156 | 64 | 70 | 26 | 9 | 34 | 50 | 72 | M20 |
3.0×60° |
13.4 |
|
SC-21(24） |
180 |
65 |
70 |
25 |
9 |
40 |
60 |
80 |
M20 |
3.0×60° |
16.2 |
|
SC-32 |
210 |
74 |
90 |
25 |
9 |
40 |
80 |
90 |
M20 |
3.0×60° |
29.2 |
|
SC-40 |
270 |
85 |
110 |
30 |
4 |
|
76.2 |
|
M24 |
|
|
|
SC-50 |
270 |
85 |
110 |
30 |
4 |
|
76.2 |
|
M24 |
|
|
|
SC-63 |
270 |
110 |
110 |
30 |
4 |
|
76.2 |
|
M24 |
|
|
|
SC-79 |
270 |
110 |
110 |
30 |
4 |
|
76.2 |
|
M24 |
|
|
注: 12寸 (含) 以內卡爪標準齒距1.5x60°，如需3.0x60°請備注說明。
Remark: the serration pitch 1.5*60°should be standard if the jaws is not bigger than 12", please specify in case specially required
