類型：替換式系列
Type: Interchangeble live center
負荷：中
Duty: Medium
適 用：CNC車床、高速車床及其他機床。
Application CNC lathe and high speed lathe or other lathe machine.
用 途：適用小徑軸心長度3 0 0 m m以內中車削加工。
Working Usage Applicable for small dia. and the length less than 300mm medium turning process.

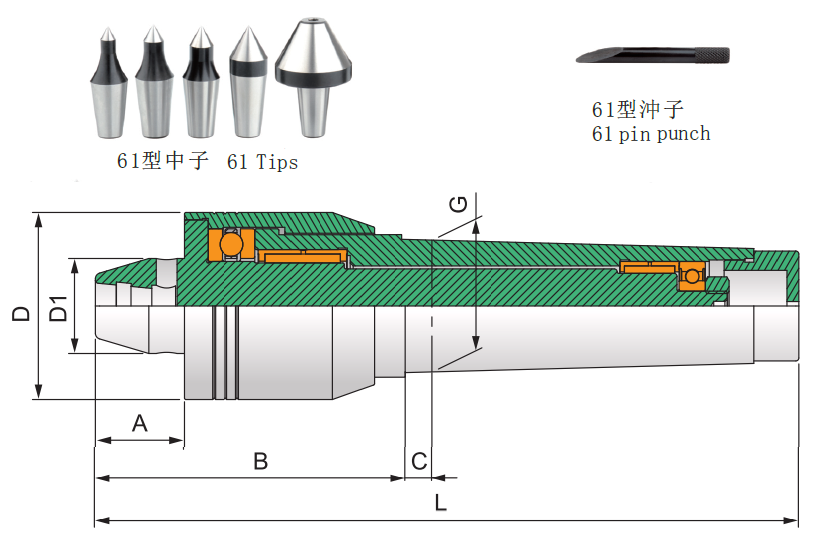

結 構：採用止推軸承、前后滾針軸承，兩個支撐點特殊設計製成。
Structure Combination of thrust bearing and needle bearing at the design of double supporting point.front and rear place, and with the design of double supporting point.
配 件：6 1型中子、6 1型沖子
Accessories 61 type Tips and 61 type pin punch.
精準度：0.005以內
TIR Less than 0.005mm
檢測頂尖的尖部跳動精度時，必須在頂尖頂緊工件的狀態下進行打表。
Inspecting the run out accuracy of the center tip must be under the status of holding the workbar tightly.
規格 / Specification 單位/ UNIT：mm
|
型式/外表尺寸 Model/Spec |
A | B | C | D | D1 | G | L |
軸承最高轉數 Max.RPM |
軸承徑向力 （載重） Max. radial load |
軸承軸向力 （推力） Max. axial thrust force |
|---|---|---|---|---|---|---|---|---|---|---|
| F361-3 | 30 | 85 | 8 | 41 | 32 | 23.825（MT3) | 172 | 3,500rpm | 1,200kg | 1,500kg |
| F361-4 | 30 | 89 | 9 | 48 | 32 | 31.267（MT4) | 197 | 3,500rpm | 1,400kg | 1,900kg |
| F361-5 | 30 | 110 | 9 | 63 | 32 | 44.399（MT5) | 245 | 3,000rpm | 2,200kg | 2,500kg |
