類型：替換式系列
Type: Interchangeble live center
負荷：中
Duty: Medium
適 用：CNC車床、高速車床及其他機床。
Application? CNC lathe and high speed lathe or other lathe machine.
用 途：適用長度400mm以內一般軸心車削加工。
Working Usage : Applicable for the length less than 400mm ordinary turning process.
結 構：軸承徑向力和軸向力分開設計，採用雙列滾珠精密軸承、止推軸承、滾針軸承排列製成。
Structure? The radial load and axial load designed separately. Combination of double row ball bearing and thrust bearing and needle bearing.

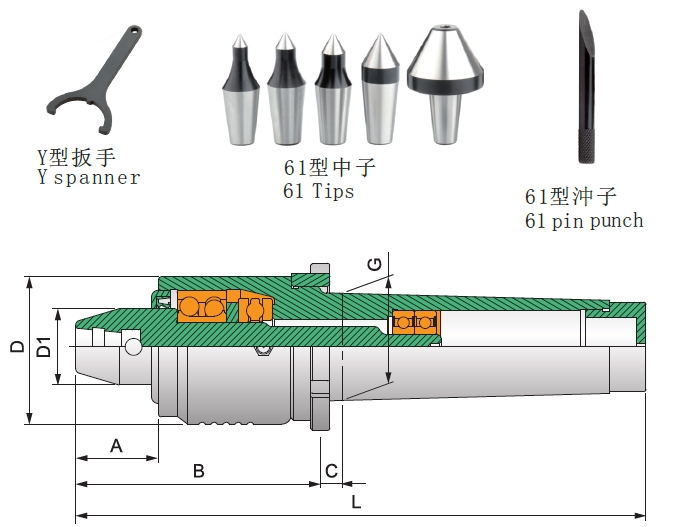

選 配：SC-61-M-3A/4A/5A; Y型扳手、61型中子、61型沖子
Accessories: For SC-61-M-3A/4A/5A, Y spanner and 61 type Tips and 61 type pin punch.
精準度：0.005以內
TIR? Less than 0.005mm

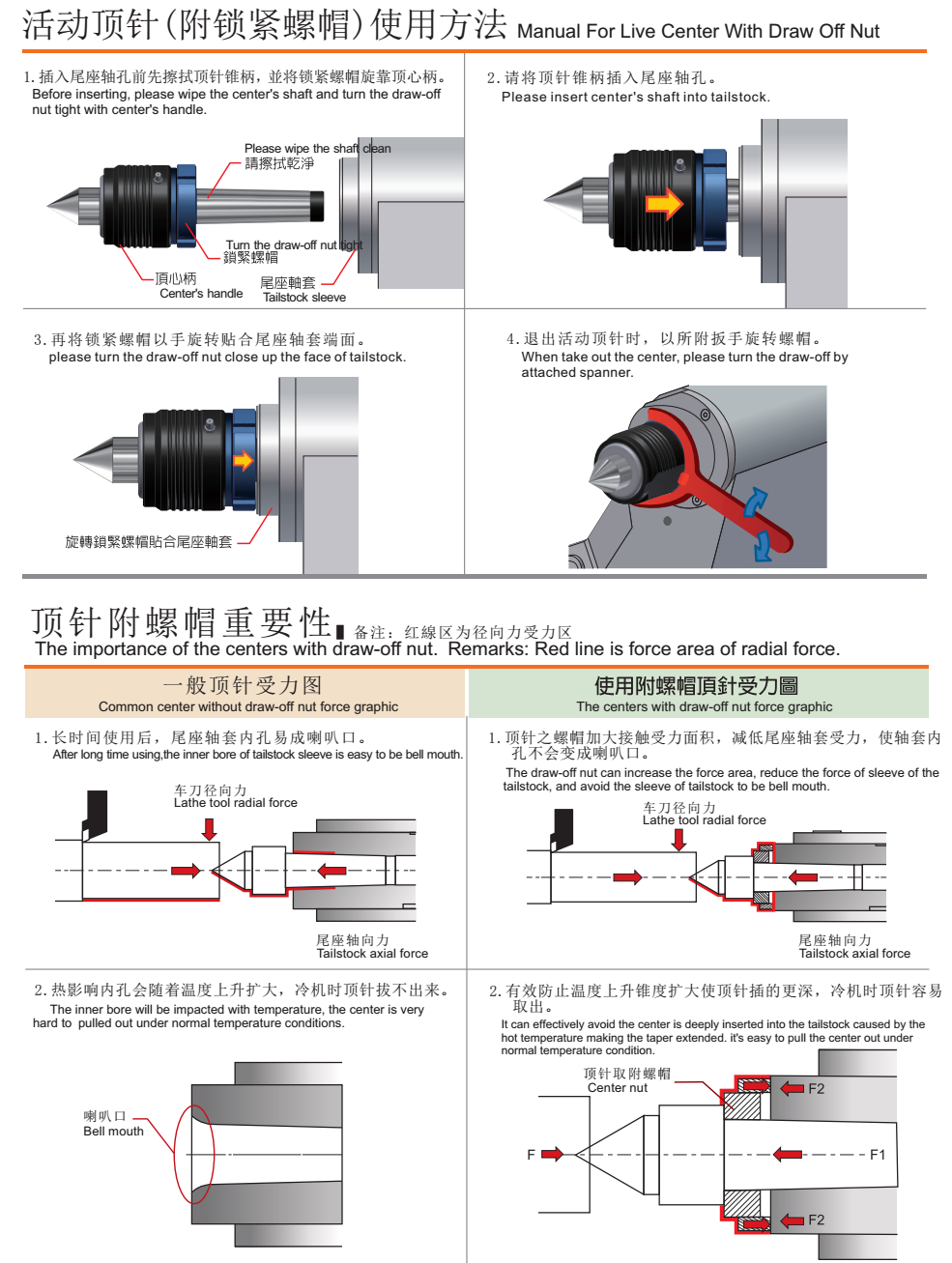

檢測頂尖的尖部跳動精度時，必須在頂尖頂緊工件的狀態下進行打表。
Inspecting the run out accuracy of the center tip must be under the status of holding the workbar tightly.
另有同規格輕負荷（S型，無螺帽），可改善細長工件易變形問題
There is S model of light duty type, same spec, which can improve the issue of deformation of processing slender workpiece
規格 / Specification??單位/ UNIT：mm
|
型式/外表尺寸 Model/Spec |
A | B | C | D | D1 | G | L |
軸承最高轉數 Max.RPM |
軸承徑向力 （載重） Max. radial load |
軸承軸向力 （推力） Max. axial thrust force |
|---|---|---|---|---|---|---|---|---|---|---|
| SC-61-M-3A | 34 | 101 | 8 | 57 | 31.2 | 23.825（MT3) | 188 | 4,500rpm | 1,200kg | 1,800kg |
| SC-61-M-4A | 34 | 101 | 9 | 57 | 31.2 | 31.267（MT4) | 209 | 4,500rpm | 1,300kg | 2,200kg |
| SC-61-M-5A | 34 | 101 | 9 | 57 | 31.2 | 44.399（MT5) | 236 | 4,500rpm | 1,400kg | 2,300kg |
