品牌/Brand：NTH
三爪自定心卡盤適用于高精度的加工過程
另有其他短錐形式的卡盤，如A型、C型、D型
標準配件： Standard accessories:
一套正爪 1 set of outside hard solid jaws
一套反爪 1 set of inside hard solid jaws
一個扳手 1 wrench
一套螺絲 1 set of mounting screws.
可選配件： Optional accessories:
一套滑座 1 set of hard master jaws
一套軟上爪 1 set of top soft jaws
一套分離爪（滑座+軟上爪） 1 set of soft 2-piece jaws(hard master jaw + top soft jaw)
規格 / Specification 單位/UNIT：mm
|
型式/規格 MODEL/SPEC |
卡盤尺寸 CHUCK SIZE mm |
最大扭矩 Max.torque Nm |
最高轉速 Max. RPM |
凈重 Net Weight Kgs |
|---|---|---|---|---|
| SC11-80 | 80 | 40 | 4000 | 1.9 |
| SC11-100 | 100 | 60 | 3500 | 3.2 |
| SC11-125 | 125 | 100 | 3000 | 5 |
| SC11-130 | 130 | 100 | 3000 | 5.6 |
| SC11-160 | 160 | 160 | 2500 | 8.8 |
| SC11-165 | 165 | 160 | 2500 | 9.5 |
| SC11-190 | 190 | 250 | 2000 | 13.8 |
| SC11-200 | 200 | 250 | 2000 | 15.5 |
| SC11-230 | 230 | 250 | 2000 | 16.5 |
| SC11-240 | 240 | 320 | 1600 | 26 |
| SC11-250 | 250 | 320 | 1600 | 27.5 |
| SC11-315 | 315 | 400 | 1200 | 47 |
| SC11-320 | 320 | 400 | 1200 | 47.5 |
| SC11-325 | 325 | 400 | 1200 | 49 |
| SC11-380 | 380 | 500 | 1000 | 68 |
| SC11-400 | 400 | 500 | 1000 | 73 |
| SC11-500 | 500 | 630 | 800 | 121 |
| SC11-630 | 630 | 800 | 800 | 200 |
| SC11-800 | 800 | 800 | 500 | 256 |
| SC11-1000 | 1000 | 1200 | 400 | 750 |
| SC11-1250 | 1250 | 1300 | 320 | - |
|

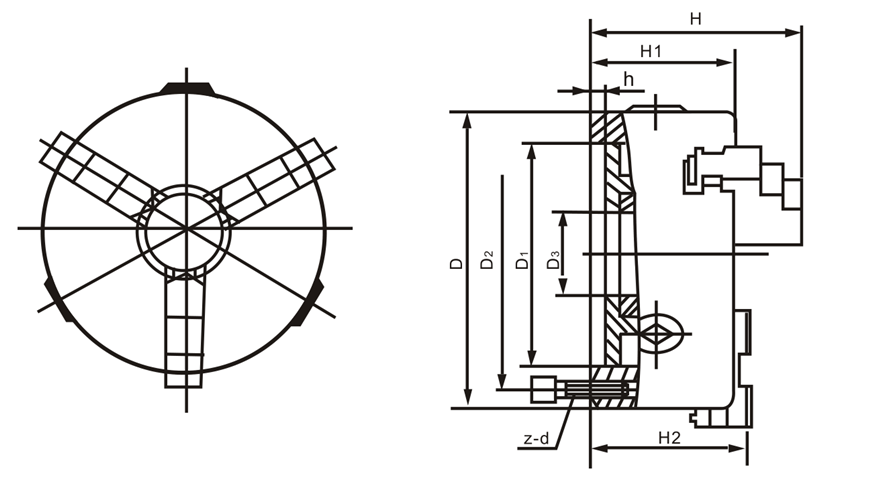

型式/規格 MODEL/SPEC |
D1 | D2 | D3 | H | H1 | h | z-d |
|---|---|---|---|---|---|---|---|
| SC11-80 | 55 | 66 | 16 | 66.5 | 50 | 4 | 3-M6 |
| SC11-100 | 72 | 84 | 22 | 74.5 | 55 | 3 | 3-M8 |
| SC11-125 | 95 | 108 | 30 | 84.5 | 58 | 4 | 3-M8 |
| SC11-130 | 100 | 115 | 30 | 86.5 | 60 | 5 | 3-M8 |
| SC11-160 | 130 | 142 | 45 | 94 | 65 | 5 | 3-M8 |
| SC11-165 | 130 | 145 | 45 | 94 | 65 | 5 | 3-M8 |
| SC11-190 | 155 | 172 | 55 | 105 | 75 | 5 | 3-M10 |
| SC11-200 | 165 | 180 | 65 | 109 | 75 | 6 | 3-M10 |
| SC11-230 | 190 | 210 | 70 | 120 | 80 | 8 | 3-M12 |
| SC11-240 | 195 | 215 | 70 | 120 | 80 | 5 | 3-M12 |
| SC11-250 | 206 | 226 | 80 | 120 | 80 | 6 | 3-M12 |
| SC11-315 | 260 | 285 | 100 | 147.5 | 90 | 6 | 3-M16 |
| SC11-320 | 270 | 290 | 100 | 147.5 | 90 | 6 | 3-M16 |
| SC11-325 | 272 | 296 | 100 | 147.5 | 90 | 6 | 3-M16 |
| SC11-380 | 325 | 350 | 135 | 155.7 | 98 | 6 | 3-M16 |
| SC11-400 | 340 | 368 | 130 | 173.7 | 100 | 6 | 3-M16 |
| SC11-500 | 440 | 465 | 210 | 202 | 115 | 6 | 6-M16 |
| SC11-630 | 560 | 595 | 270 | 218 | 133.5 | 7 | 6-M16 |
| SC11-800 | 710 | 760 | 385 | 250 | 161 | 8.5 | 6-M20 |
| SC11-1000 | 905 | 950 | 460 | 310 | 198 | 9 | 6-M24 |
| SC11-1250 | 1060 | 1150 | 550 | 341 | 228 | 11 | 6-M30 |
非標需求可定做 Non-standard requirements can be made
