品牌/Brand：NTH
二爪自定心卡盤適用于各種異形工件的加工
Used for machining all types of workpiece of irregular shapes一套分離爪（滑座+軟上爪）??1 set of soft 2-piece jaws (hard master jaw + top soft jaw)
Size 500 , 630 with T-slots.
|

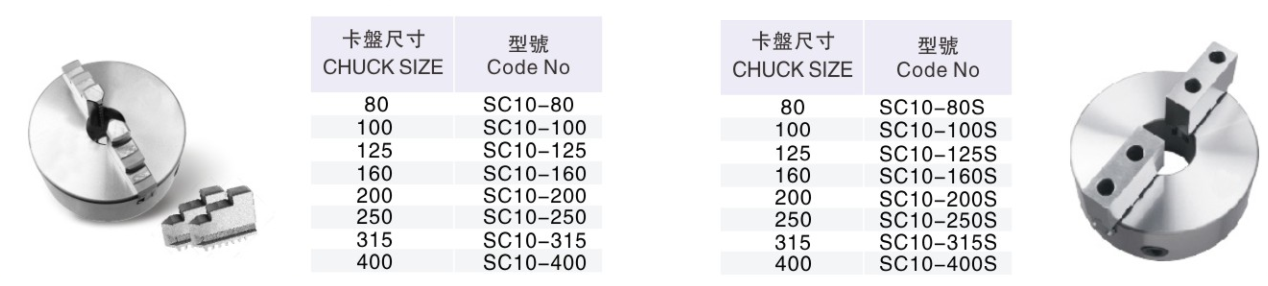

型式/規格 MODEL/SPEC |
夾持范圍 Max.Gripping Dia Internal Jaws mm |
最高轉速 Max. RPM |
最大靜夾持力 Max gripping force KN |
凈重 Net Weight Kg |
|---|---|---|---|---|
| SC10-80 | 2-70 | 4000 | 8 | 1.7 |
| SC10-100 | 2-90 | 3500 | 10 | 2.8 |
| SC10-125 | 2.5-125 | 3000 | 15 | 4.7 |
| SC10-160 | 3-160 | 2500 | 22 | 8 |
| SC10-200 | 4-200 | 2000 | 28 | 15 |
| SC10-250 | 6-250 | 1600 | 32 | 25 |
| SC10-315 | 10-315 | 1200 | 36 | 45 |
| SC10-400 | 15-400 | 1000 | 40 | 69 |
|

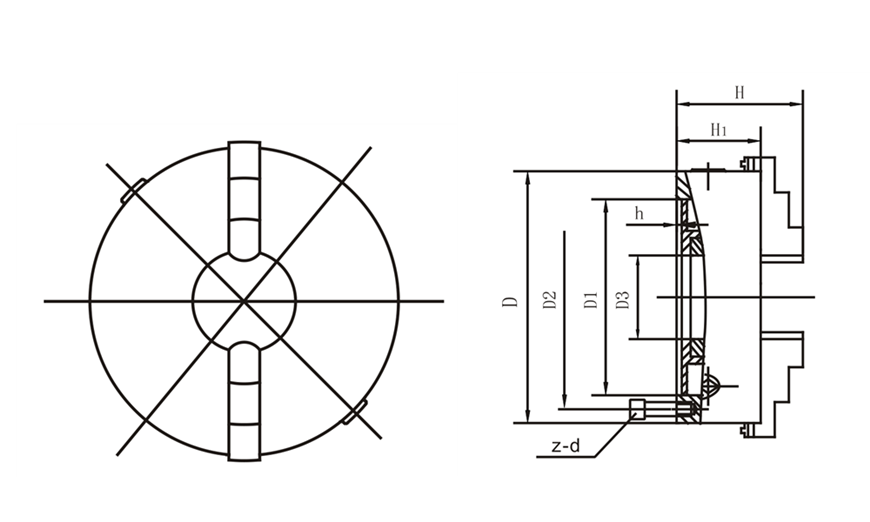

型式/規格 MODEL/SPEC |
卡盤尺寸 CHUCK SIZE |
D1 | D2 | D3 | H1 | h | Z | D | H |
|---|---|---|---|---|---|---|---|---|---|
| SC10-80 | 80 | 55 | 66 | 16 | 50 | 4 | 3 | M6 | 66.5 |
| SC10-100 | 100 | 72 | 84 | 22 | 55 | 3 | 3 | M8 | 74.5 |
| SC10-125 | 125 | 95 | 108 | 30 | 58 | 4 | 3 | M8 | 84.5 |
| SC10-160 | 160 | 130 | 142 | 45 | 65 | 5 | 3 | M8 | 94 |
| SC10-200 | 200 | 165 | 180 | 65 | 75 | 6 | 3 | M10 | 109 |
| SC10-250 | 250 | 206 | 226 | 80 | 80 | 6 | 3 | M12 | 120 |
| SC10-315 | 315 | 260 | 285 | 100 | 90 | 6 | 3 | M16 | 147.5 |
| SC10-400 | 400 | 340 | 368 | 130 | 112.5 | 6 | 3 | M16 | 173.5 |
