億川產品 回轉油壓缸

產品展示

億川產品 回轉油壓缸

M 高速中空迴轉油壓缸

High speed through-hole rotary hydraulic cylinder

點擊產品圖片放大

資料下載

在線詢盤

產品詳細介紹

小型輕量：比起傳統的製品，實現小型(MAX 95mm短縮)，輕量(MAX 4.5kg減輕化)，高速迴轉時的性能更穩定、更減輕機械的負擔。
更大的貫通孔：比起以往的製品約有提高20%的貫通孔，可使機械的能力充分的活用。

安全構造：藉止回閥的內藏保持推力的構造。

單位 : mm

型式
規格 		活塞直徑
(mm) 		活塞面積
(cm2)
推側 / 拉側 		最大
拉桿出力
KN(kgf)
推側 / 拉側 		活塞行程
(mm) 		最大
使用油壓力
(kgf / cm2) 		最高轉速
(r.p.m.) 		慣性矩 I
(kg?m2 ) 		重量
(kg) 		總流量
L/min
M0928 90 53.2 / 48.3

19.9(2029)

18(1835)

10 40.8 8000 0.006 5.5 3
M1036 105 71 / 68.5

26(2651)

25(2549)

15 40.8 8000 0.011 8.6 3
M1038 105 71 / 66

26(2651)

24.5(2498)

15 40.8 8000 0.011 8.5 3
M1236 125 100 / 89

38(3875)

33(3365)

15 40.8 7000 0.019 13 3
M1246 125 100 / 89

38(3875)

33(3365)

15 40.8 7000 0.019 12 3
M1546 155 161 / 154

60(6118)

57.8(5894)

22 40.8 6200 0.056 18 3.9
M1552 155 161 / 150

60(6118)

56(5710)

22 40.8 6200 0.052 16.8 3.9
M1868 180 198 / 197

74(7546)

73.5(7495)

25 40.8 4700 0.098 28 4.2
M1870 180 198 / 183

74(7546)

69(7036)

25 40.8 4700 0.095 26.5 4.2
M1875 180 198 / 183

74(7546)

69(7036)

25 40.8 4700 0.095 26 4.2
M1878 180 198 / 183

74(7546)

69(7036)

25 40.8 4700 0.095 25.5 4.2
M2085 205 252 / 234

94(9585)

88(8973)

30 40.8 3800 0.15 37.5 4.5
M2091 205 252 / 234

94(9585)

88(8973)

30 40.8 3800 0.15 37 4.5
M2511 250 348 / 336

124(12644)

120(12236)

23 40.8 2800 0.45 57 7

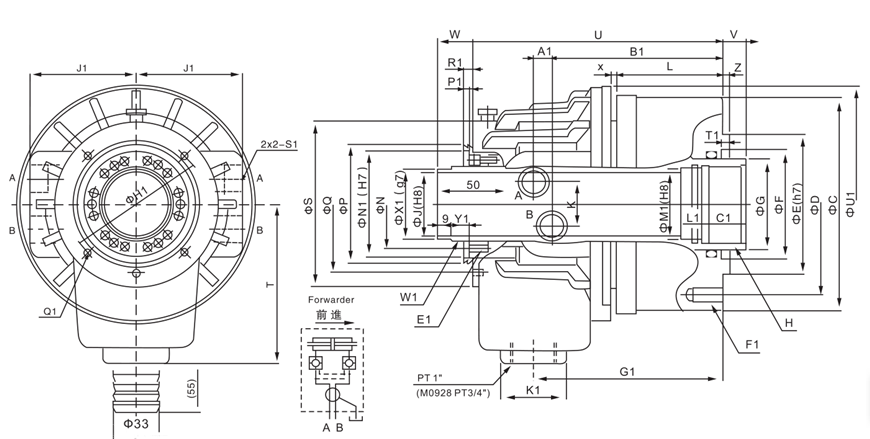

型式
尺寸 		C1 E1 F1 G1 H1 J1 K1 L1 M1 N1
M0928 25 8-M6x10 6-M8x15 110 76 58 44 15 34 53
M1036 25 6-M5x10 6-M10x17 126 88 68 53 15 38 64
M1038 25 6-M5x10 6-M10x17 126 88 68 53 15 40 64
M1236 25 4-M6x12 12-M10x20 135 98 76 47 15 38 76
M1246 30 4-M6x12 12-M10x20 135 98 76 47 15 50 76
M1546 30 4-M6x12 12-M10x20 145 110 86 47 15 50 85
M1552 30 4-M6x12 12-M10x20 145 110 86 47 15 55 85
M1868 35 4-M6x12 12-M10x20 166 155 101 47 15 70 108
M1870 35 4-M6x12 12-M10x20 166 155 101 47 15 75 108
M1875 35 4-M6x12 12-M10x20 166 155 101 47 15 80 108
M1878 35 4-M6x12 12-M10x20 166 155 101 47 20 82 108
M2085 35 4-M6x12 12-M12x24 182 165 110 47 20 89 120
M2091 35 4-M6x12 12-M12x24 182 165 110 47 15 95 120
M2511 45 4-M6x12 12-M16x32 197 206 129 55 20 123 160


型式
尺寸 		O1 P1 Q1 R1 S1 T1 U1 W1 X1 B C
M0928 14 4 4-M4x7 5 PT 1/4" 5 116 M34x1.5 32 85 120
M1036 14 4 6-M5x12 4 PT 3/8" 6 136 M44x1.5 42 101 136
M1038 14 4 6-M5x12 4 PT 3/8" 6 136 M44x1.5 42 101 136
M1236 14 4 4-M5x12 6 PT 1/2" 6 169 M52x1.5 50 99 155
M1246 14 4 4-M5x12 6 PT 1/2" 6 169 M52x1.5 50 99 155
M1546 14 4 4-M6x12 7 PT 1/2" 6 187.5 M58x1.5 56 103 190
M1552 16 4 4-M6x12 7 PT 1/2" 6 187.5 M58x1.5 56 103 190
M1868 16 4 4-M6x12 7.5 PT 1/2" 6 220 M84x2 81 126 215
M1870 16 4 4-M6x12 7.5 PT 1/2" 6 220 M84x2 81 126 215
M1875 16 4 4-M6x12 7.5 PT 1/2" 6 220 M84x2 81 126 215
M1878 16 4 4-M6x12 7.5 PT 1/2" 6 220 M84x2 81 126 215
M2085 16 4 4-M6x12 7 PT 1/2" 6 267 M99x2 96 141 240
M2091 16 4 4-M6x12 7 PT 1/2" 6 267 M99x2 96 141 240
M2511 18 5 4-M6x12 7 PT 1/2" 6 294 – 134.6 186 310


型式
尺寸 		D E F G H J K L N P Q S T U Vmax. Vmin. Wmax. Wmin. X Z A1 B1
M0928 100 80 65 44 M38x1.5 28 25 54 44 59 65 90 105 156 14 4 35 25 3 5 9 108
M1036 115 100 65 48 M42x1.5 36 32 62 55 73 88 104 115 174.5 15 0 39 24 2.5 5 11 120.5
M1038 115 100 65 50 M44x1.5 38 32 71 55 73 88 104 115 174.5 15 0 39 24 2.5 5 11 120.5
M1236 130 100 80 65 M42x1.5 36 36 67 64 85 98 118 114 179 15 0 40 25 4 5 11 126.5
M1246 130 100 80 65 M55x2 46 36 67 64 85 98 118 114 179 15 0 40 25 4 5 11 126.5
M1546 170 130 85 65 M55x2 46 36 75 73 96 114 137 130 191 22 0 47 25 4 5 11 136
M1552 170 130 85 70 M60x2 52 36 75 73 96 114 137 130 191 22 0 47 25 4 5 11 136
M1868 190 160 120 85 M75x2 68 36 84 98 121 140 166 160 225 25 0 50 25 4 5 17.5 152.5
M1870 190 160 120 95 M78x2 70 36 84 98 121 140 166 160 225 25 0 50 25 4 5 17.5 152.5
M1875 190 160 120 95 M85x2 75 36 84 98 121 140 166 160 225 25 0 50 25 4 5 17.5 152.5
M1878 190 160 120 95 M87x2 78 36 84 98 121 140 166 160 225 25 0 50 25 4 5 17.5 152.5
M2085 215 180 140 110 M93x2 85 36 93 108 138 158 182 185 248 30 0 55 25 3 5 21 166.5
M2091 215 180 140 110 M100x2 91 36 93 108 138 158 182 185 248 30 0 55 25 3 5 21 166.5
M2511 215 230 166 140 M130x2 117.5 36 89 148 178 190 232 215 290 24 1 38 15 3 6 27 184.5
