億川產品 筒夾夾頭

產品展示

億川產品 筒夾夾頭

CRA筒夾夾頭

Collet chuck for short taper mount

點擊產品圖片放大

資料下載

在線詢盤

產品詳細介紹

筒夾夾頭可快速拆卸止檔蓋，適用於NC/CNC車床加工棒材。
棒材能經由夾頭通孔進行送料作業。

可依工作形狀及尺寸來選擇適合的筒夾.

單位 : mm

型式
規格 		適合主軸 容許棒材直徑
(mm) 		套筒行程
(mm) 		最大
容許推力
KN(kgf) 		最大夾持力
KN(kgf) 		最高轉速
(r.p.m.) 		重量
(kg)
CR26A4 A2-4 26 5 20 (2039) 44 (4486) 7000 4.5
CR30A4 A2-4 30 5 20 (2039) 44 (4486) 7000 4.1
CR42A5 A2-5 42 7 25 (2549) 55 (5608) 6000 6.2
CR42A6 A2-6 42 7 25 (2549) 55 (5608) 6000 8.2
CR52A6 A2-6
 52 7 30 (3059)
 65 (6628)
 5000 12.2
CR60A6 A2-6 60 7 30 (3059) 65 (6628) 5000 13
CR80A8 A2-8 80 7 35 (3568) 73 (7443) 4000 21

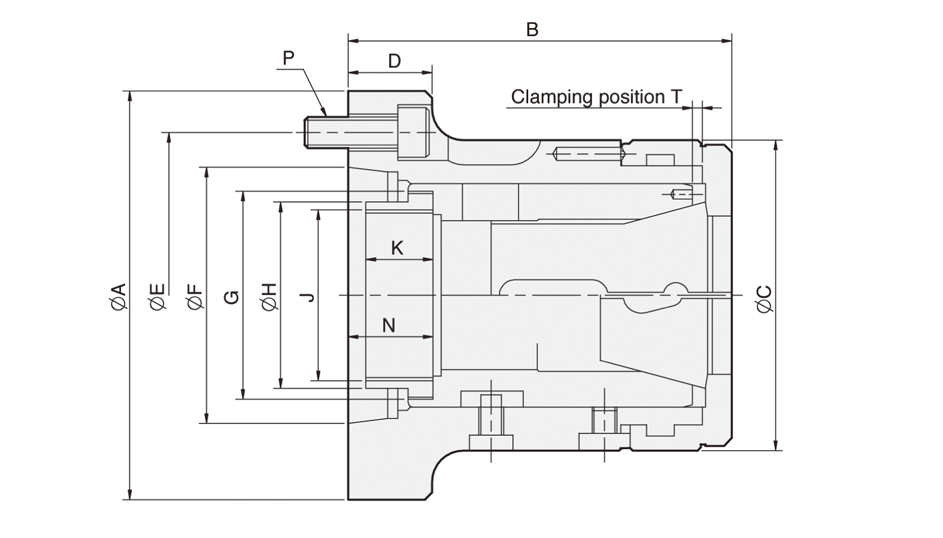

型式尺寸 A B C D E F G H Jmax. K N P T
CR26A4 112 103.5 85 30 82.55 63.513 M50xP1.5 45 M40xP1.5 15 21.7 3-M10 2.3
CR30A4 112 103.5 85 30 82.55 63.513 M50xP1.5 45 M40xP1.5 15 21.7 3-M10 2.3
CR42A5 135 124 100 27 104.78 82.563 M66xP1.5 60 M55xP2.0 25 27.4 4-M10 3.1
CR42A6 170 124 100 32 133.35 106.375 M66xP1.5 66 M60xP2.0 22 27.4 4-M12 3.1
CR52A6 170 144 130 27 133.35 106.375 M90xP1.5 66.7 M60xP2.0 30 29.9 4-M12 3.1
CR60A6 170 145 130 27 133.35 106.375 M90xP1.5 80 M74xP2.0 30 29.9 4-M12 3.1
CR80A8 220 170 156 35 171.45 139.719

M114xP2.0

99 M90xP2.0 27.5 32.4 6-M16 6.1

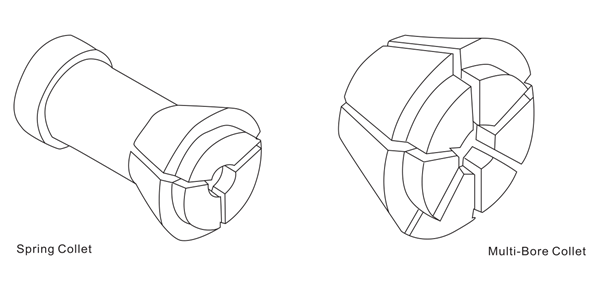

夾持範圍
CHUCK 		MULTIBORE SPRING COLLET
NO. Cat.No./round /hex. / Sq. Cat.No./round /hex. / Sq.
CR26 M-667 / 26 / 22 / 18 161E / 8744 / 30 / 26 / 18
CR30 M-669 / 30 / 26 / 21 163E / 4249 / 30 / 26 / 21
CR42 M-673 / 42 / 36 / 30 173E / 4728 / 42 / 36 / 30
CR52
177E / 52 / 45 / 36
CR60 M-677 / 60 / 52 / 42 185E / 4291 / 60 / 52 / 42
CR80 J-660 / 80 / 69 / 56 193E / H-47 / 80 / 69 / 56

*使用筒夾須符合DIN6343規範
