FEATURE
To Suit for CNC lathe
For adjusting the high accuracy of chuck during machining process.
The operation process as following：
1. Set the jaws to correct position. 2. Adjust the jaw boring ring to fit the bolt holes.
3. Lock the chuck to clamp the jaw boring ring. 4. Machining the required size.
4. Unlock the chuck. 6. If these steps are operated correctly, the clamping accuracy will be very precise.

三夾順著（旋渦狀態）緩緩回轉夾緊可任意調整外夾，內張所需尺寸。
（偏心制止帽梢）逆向鎖緊，活動行程大。
不須再鉆孔功牙，利用生爪之螺絲孔插入制止帽梢。
本體材質經熱處理后研磨，硬度高，強韌耐久使用。
成型圈適用5″、6″、8″、10″、12″、15″ 五種尺寸動力夾盤。

特點
1、握持增強，提高真圓度、圓心度、圓筒度等精度，不會產生喇叭口狀及離心震動，影響精度，有良好的控制性效果。
2、外夾內張二者可使用，可根據所需任意調整尺寸，操作方便快捷，省時省力，有效使用；
3、舊的夾頭使用成型圈后，可有效提高精度及握持力，可恢復同新品一樣。

使用說明

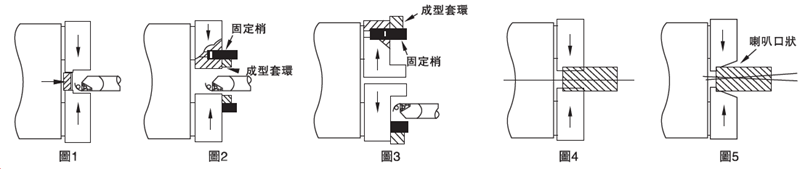

使用成型圈，不但能做到外夾，內張與穿通成形3種方式的成形，也可夾在工作物件時在同樣的狀態成形，所以芯振擺少，把握力也就提升。（如圖1、2、3）使用成型圈。與夾頭一成形時，無芯振擺現象，把握力可達100%，可提高精度（如圖4）。使用硬爪夾持時，接觸面不良會產生喇叭口狀，持握力不良會產生離心振動，影響精度，危險增加（如圖5）

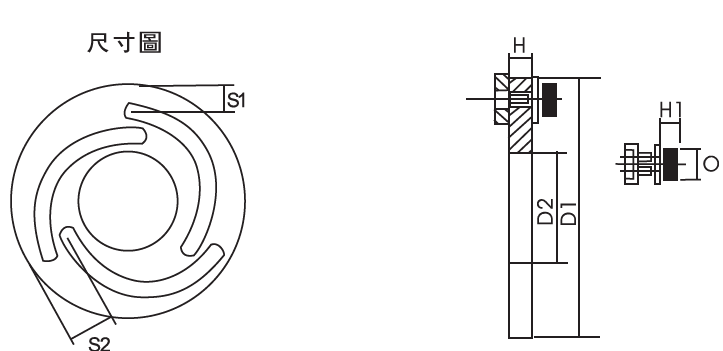

尺寸表 / Size table

型式 MODEL	H	D1	D2	S1	S2	G	H1	O	凈重 N.W.(KG)
JB-05	12	140	60	12	28	10	9	13.5	1.2
JB-06	12	168	80	12	32	10	9	16.5	1.5
JB-08	12	218	115	17	36	10	9	18.5	2.4
JB-10	12	258	150	15	40	10	9	18.5	3.1
JB-12T	15	316	188	21	50	10	9	24.5	5.4
JB-12NT	15	316	188	21	50	10	9	21.5	5.4
JB-15	20	380	230	23	52	12	16	31	22

其他規格：JB-21,JB-24,JB-32,JB-40,JB-63,JB-79需要非標定制，

For other spec like JB-21,JB-24,JB-32,JB-40,JB-63,JB-79 need customized order.

保留技術更改的權利：Subject to technical changes
