卡盤附件

產品展示

卡盤附件

ER 彈性筒夾

ER SERIES

點擊產品圖片放大

資料下載

在線詢盤

產品詳細介紹

品牌：NTH

高精度5μ筒夾表面涂層外觀特點：

防銹蝕
提高表面硬度、耐磨性
清潔度更好，精度穩定
表面更光滑，手感舒適，外觀更漂亮
Advantage:
Anti-rust
Wear-resisting and Surface hardness improved.
Precision stability, good cleaning.
Smooth surface,Beautiful appearance.

材質：JIS-SUJ2? ? ? ? ? ? ? ? ? ? ? ? 硬度：46-50HRC? ? ? ? ? ? ? ? ? 高精度 High Accuracy
Material: JIS-SUJ2? ? ? ? ? ? ? ? ? ? ?Hardness:46-50HRC
廣泛應用于鏜、銑、鉆、攻絲、磨、雕刻等加工。

Suitable for boring,milling,drilling,tapping,grinding,carving processing.

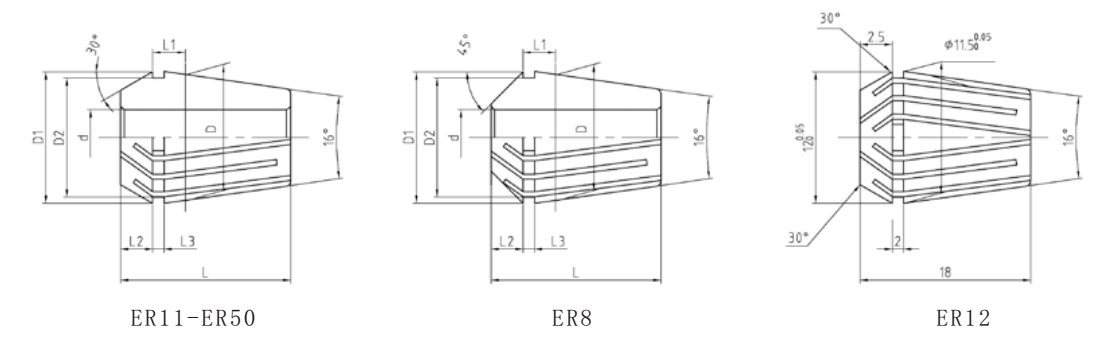

型號
Model No. 		dh7 D D1 D2 L L1 L2 L3 彈性收縮量
Collapsible
Capacity
ER8 1.0-5.0 8 8.45 6.5 13.5 2.98 1.5 1.2 0.5
ER11 1.0-7.0 11 11.5 9.5 18 3.8 2.5 2 0.5
ER16 1.0-2.5 16 17 13.8 27.5 6.26 4 2.7 0.5
ER16 >2.5-10.0 16 17 13.8 27.5 6.26 4 2.7 1
ER20 1.0-2.5 20 21 17.4 31.5 6.36 4.8 2.8 0.5
ER20 >2.5-13.0 20 21 17.4 31.5 6.36 4.8 2.8 1
ER20 1.0-2.5 25 26 22 34 6.66 5 3.1 0.5
ER25 >2.5-16.0 25 26 22 34 6.66 5 3.1 1
ER25 2.0-2.5 32 33 29.2 40 7.16 5.5 3.6 0.5
ER32 >2.5-20.0 32 33 29.2 40 7.16 5.5 3.6 1
ER32 3.0-26.0 40 41 36.2 46 7.66 7 4.1 1
ER40 6.0-10.0 40 52 46 60 12.6 8.5 5.5 1
ER50 >2.5-20.0 50 52 46 60 12.6 8.5 5.5 2

特點：
材質 Material：1 SUJ2
硬度 Hardness：HRC 46
斜度 Obliquity：8
表面粗度RZ2.5以內,Surface roughness is within RZ2.5
同心度按DIN標準全數檢驗, Concentricity is followed DIN standard
夾持范圍 Clamping range: ER11=0.5mm;ER16,20,25,32,40=1mm
內孔經過精密搪磨加工 Inside hole is ground



規格/Specification 單位UNIT:mm

ER11 ER11 ER16 ER16 ER20 ER20 ER25 ER25 ER32 ER32 ER40 ER40
SET 13PCS SET 10PCS SET 12PCS SET 15PCS SET 18PCS SET 23PCS
NO RANGE mm NO RANGE mm NO RANGE mm NO RANGE mm NO RANGE mm NO RANGE mm
ER11-1 1.0-0.5 ER16-1 1.0-0.5 ER20-2 2.0-1.0 ER25-2 2.0-1.0 ER32-3 3.0-2.0 ER40-4 4.0-3.0
ER11-1.5 1.5-1.0 ER16-2 2.0-1.0 ER20-3 3.0-2.0 ER25-3 3.0-2.0 ER32-4 4.0-3.0 ER40-5 5.0-4.0
ER11-2 2.0-1.5 ER16-3 3.0-2.0 ER20-4 4.0-3.0 ER25-4 4.0-3.0 ER32-5 5.0-4.0 ER40-6 6.0-5.0
ER11-2.5 2.5-2.0 ER16-4 4.0-3.0 ER20-5 5.0-4.0 ER25-5 5.0-4.0 ER32-6 6.0-5.0 ER40-7 7.0-6.0
ER11-3 3.0-2.5 ER16-5 5.0-4.0 ER20-6 6.0-5.0 ER25-6 6.0-5.0 ER32-7 7.0-6.0 ER40-8 8.0-7.0
ER11-3.5 3.5-3.0 ER16-6 6.0-5.0 ER20-7 7.0-6.0 ER25-7 7.0-6.0 ER32-8 8.0-7.0 ER40-9 9.0-8.0
ER11-4 4.0-3.5 ER16-7 7.0-6.0 ER20-8 8.0-7.0 ER25-8 8.0-7.0 ER32-9 9.0-8.0 ER40-10 10.0-9.0
ER11-4.5 4.5-4.0 ER16-8 8.0-7.0 ER20-9 9.0-8.0 ER25-9 9.0-8.0 ER32-10 10.0-9.0 ER40-11 11-10
ER11-5 5.0-4.5 ER16-9 9.0-8.0 ER20-10 10.0-9.0 ER25-10 10.0-9.0 ER32-11 11-10 ER40-12 12-11
ER11-5.5 5.5-5.0 ER16-10 10.0-9.0 ER20-11 11-11 ER25-11 11-10 ER32-12 12-11 ER40-13 13-12
ER11-6 6.0-5.5 ? ? ER20-12 12-11 ER25-12 12-11 ER32-13 13-12 ER40-14 14-13
ER11-6.5 6.5-6.0 ? ? ER20-13 13-12 ER25-13 13-12 ER32-14 14-13 ER40-15 15-14
ER11-7 7.0-6.5 ? ? ? ? ER25-14 14-13 ER32-15 15-14 ER40-16 16-15
? ? ? ? ? ? ER25-15 15-14 ER32-16 16-15 ER40-17 17-16
? ? ? ? ? ? ER25-16 16-15 ER32-17 17-16 ER40-18 18-17
? ? ? ? ? ? ? ? ER32-18 18-17 ER40-19 19-18
? ? ? ? ? ? ? ? ER32-19 19-18 ER40-20 20-19
? ? ? ? ? ? ? ? ER32-20 20-19 ER40-21 21-20
? ? ? ? ? ? ? ? ? ? ER40-22 22-21
? ? ? ? ? ? ? ? ? ? ER40-23 23-22
? ? ? ? ? ? ? ? ? ? ER40-24 24-23
? ? ? ? ? ? ? ? ? ? ER40-25 25-24
? ? ? ? ? ? ? ? ? ? ER40-26 26-25

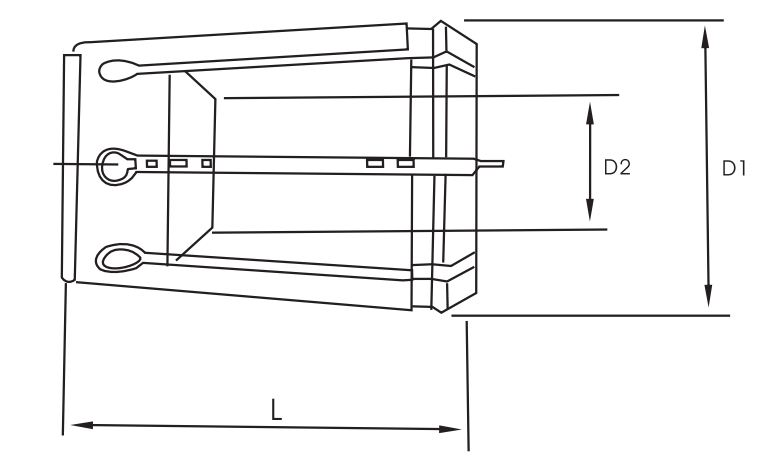

規格/Specification 單位UNIT:mm

型號
Model 		D1 L PCS/SET 數量/組（規格）
D:RANG SIZE 		凈重
N.W.(kg)
ER11 11.5 18 13pcs 1,1.5,2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7 0.3
ER11 11.5 18 7pcs 1,2,3,4,5,6,7, 0.2
ER16 17 27 10pcs 1,2,3,4,5,6,7,8,9,10 0.7
ER16 17 27 8pcs 3,4,5,6,7,8,9,10 0.6
ER16 17 27 12pcs 2,3,4,5,6,7,8,9,10,11,12,13 0.9
ER20 21 31 10pcs 4,5,6,7,8,9,10,11,12,13 0.8
ER20 21 31 15pcs 2,3,4,5,6,7,8,9,10,11,12,13,14,15,16 1.3
ER25 26 35 7pcs 4,6,8,10,12,14,16 1.35
ER25 26 35 18pcs 3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20 3.3
ER32 33 40 11pcs 4,5,6,7,8,9,10,12,13,15,16,18,20 2.8
ER32 33 40 6pcs 6,8,10,12,16,20 0.9
ER32 33 40 23pcs 4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,26 6.5
ER40 41 46 15pcs 4,5,6,8,9,10,12,13,15,16,18,20,21,22,25,26 4.2
ER40 41 46 7pcs 6,8,10,12,16,20,25 2
