品牌：NTH
切削抗震設計 手臂張開設計 無彈簧無磨損
MECHANISM FOR OPENING THE ARMS OF THE STEADY REST WITHOUT SPRINGS AND FREE FROM WEAR.AND ANTI-VIBRATION DESIGN FOR MACHINING.
潤滑 選配? ?OPTION OF LUBRICATION
手動潤滑：低潤滑，用于中等工作條件，小切削量
集中潤滑：由于惡劣工作條件下，大切量
油氣潤滑：用于大切削量，粉塵或強力冷卻的最惡劣條件下
Manual lubrication: Low cost solution for medium working conditions and low swarf.
Central lubrication: For heavy working conditions and high build up of swarf
Central lubrication oil and air: For heaviest cutting conditions with high built up of swarf,dust or coolant
滾輪 選配? ?OPTION OF LUBRICATION
NTH-OMSR滾輪（精度等級P05）是專為中心架設計
特殊的密封保證了最高的精度和使用壽命
標準配置：圓柱型滾子1套
選配：腰鼓型滾子用于跟刀式應用的中心架
Omatei rollers (precision class P05) specially developed for our Steady Rests
Special sealing ensures highest precision and service life
Standard equipment: 1 set of cylindrical rollers
Option: Spherical rollers (for travelling Steady Rests)
|

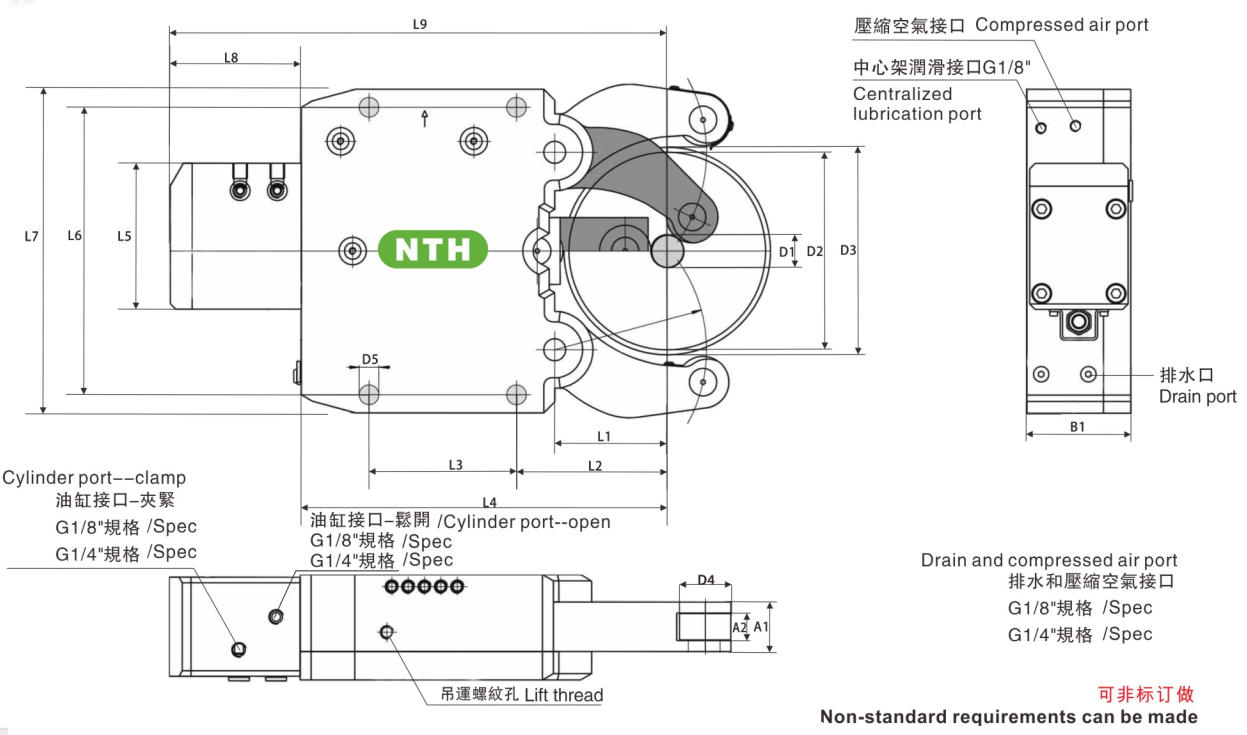

NTH-OMSR 型號/Model 規格/Spec |
OMSR-A1 | OMSR-A2 | OMSR-A3 | OMSR-A4 | OMSR-A5 | OMSR-A6 | OMSR-A7 | OMSR-A8 |
|---|---|---|---|---|---|---|---|---|
| D1 (mm) | 6 | 8 | 12 | 20 | 50 | 30 | 50 | 85 |
| D2 (mm) | 70 | 101 | 152 | 162 | 200 | 245 | 310 | 350 |
| D3 (mm) | 76 | 105 | 162 | 170 | 202 | 252 | 318 | 352 |
| D4 (mm) | 24 | 35 | 47 | 47 | 47 | 52 | 62 | 62 |
| D5 (mm) | 11 | 14 | 18 | 18 | 18 | 18 | 24 | 24 |
| L1 (mm) | 37 | 51 | 85 | 93 | 103 | 128 | 160 | 180 |
| L2 (mm) | 52 | 70 | 115 | 123 | 138 | 146 | 178 | 198 |
| L3 (mm) | 66 | 85 | 135 | 135 | 135 | 240 | 270 | 270 |
| L4 (mm) | 149 | 195 | 312 | 320 | 335 | 448 | 510 | 530 |
| L5 (mm) | 82 | 103 | 138 | 138 | 138 | 152 | 160 | 160 |
| L6 (mm) | 140 | 170 | 262 | 262 | 262 | 262 | 400 | 400 |
| L7 (mm) | 160 | 195 | 295 | 295 | 295 | 295 | 440 | 440 |
| L8 (mm) | 65.5 | 82 | 116 | 116 | 120 | 155 | 187 | 187 |
| L9 (mm) | 214.5 | 277 | 428 | 436 | 455 | 603 | 697 | 717 |
| A1 (mm) | 28 | 35 | 45 | 45 | 45 | 60 | 75 | 75 |
| A2 (mm) | 15 | 19 | 25 | 25 | 25 | 25 | 29 | 29 |
| B1 (mm) | 63 | 75 | 95 | 95 | 95 | 110 | 145 | 145 |
|
工作壓力最小/最大 Work pressure Min./Max. (bar) |
6/70 | 8/70 | 8/80 | 8/80 | 8/80 | 8/80 | 8/80 | 8/80 |
|
最大夾緊力/滾軸 Max clamping force of the roller (daN) |
165 | 450 | 1000 | 1000 | 1000 | 1000 | 2000 | 2000 |
|
整個夾持范圍的定位精度 Position accuracy within the clamping range (mm) |
0.02 | 0.02 | 0.04 | 0.04 | 0.04 | 0.04 | 0.06 | 0.06 |
|
重復定位精度 Repeatability accuracy (mm) |
0.005 | 0.005 | 0.007 | 0.007 | 0.007 | 0.007 | 0.01 | 0.01 |
|
滾輪最大線速度 Max line speed of the roller (m/min) |
800 | 800 | 725 | 725 | 725 | 715 | 700 | 700 |
| 重量 Weight(KG) | 7.8 | 13.9 | 57 | 57 | 58.8 | 116.5 | 173.8 | 177.8 |
