旋轉工作臺

產品展示

旋轉工作臺

立臥兩用分度盤

HORIZONTAL AND VERTICAL ROTARY TABLE

點擊產品圖片放大

資料下載

在線詢盤

產品詳細介紹

型號:HV-150,200,250,300,350,400

此分度圓盤經3 6 0度重復定位研磨,以增加其精準度;蝸輪經熱處理以增 加其延展性,蝸輪比為9 0 : 1 .

轉動手輪一圈,分度盤圓盤轉動4度。

The work table is graduated 360 degree around it s circumference and driven by a precision Worm and gear providing a 90:1 reduction ratio.

One turn of the handle moves the table through 4 degrees . The dial is graduated in division of 1 min .and the vernier scale allows reading down to 10 seconds.

The worm is hardened and precision ground to minimize wear out of the worm gear .

Both the upper and the lower surface of the rotary plates are precision ground.


選購配件
Operational accessories
尾座 Tailstock
蜂巢板 Dividing plate set
三爪 3-jaw chuck

規格表

型號
Model
T型溝槽
T Slot
mm
溝槽類型
Slot Type
中心軸套
Center Sleeve
蝸輪比
Worm gear Ratio
立式承載力
Vertical Loading
Kg
臥式承載力
Horizontal Loading
Kg
重量
Weight
kg
HV-150 11 3 section MT-2 90︰1 20 39 13
HV-200 13 6 section MT-3 90︰1 44 87 29
HV-250 13 6 section MT-3 90︰1 62 123 41
HV-300 16 6 section MT-4 90︰1 98 195 65
HV-350 16 6 section MT-4 90︰1 147 294 98
HV-400 16 6 section MT-5 90︰1 195 390 130

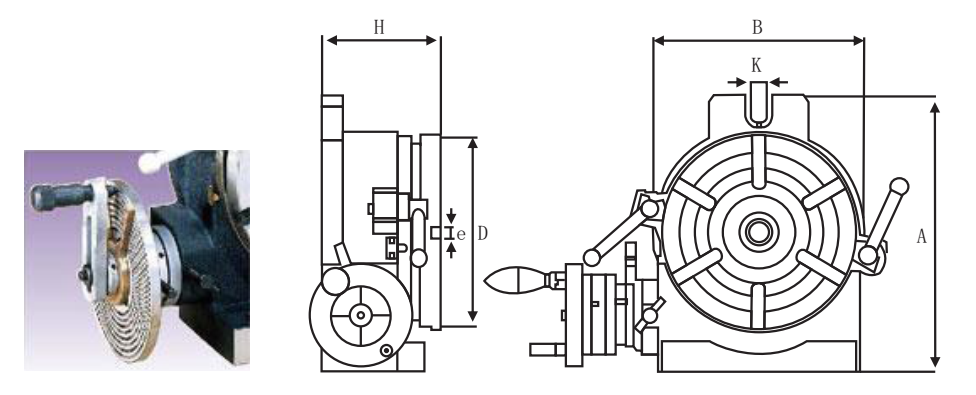

型號
Model
D H A B K
HV-150 150 92 220 160 18
HV-200 200 120 310 225 18
HV-250 250 120 320 280 18
HV-300 300 140 410 325 18
HV-350 350 140 460 380 18
HV-400 400 140 510 435 18
