3 JAW FINGER POWER CHUCK

點擊產品圖片放大

在線詢盤

品牌/Brand：NTH

此夾頭采用工件端面夾持方式，可防止在夾持過程中的工件變形，適用于薄片工件夾持加工。

此夾頭具有夾持補償機構，適用于端面不規則的工件。

此夾頭可搭配氣密檢測裝置。

To prevent deformation of workpiece for gripping the end surface, suitable for thin workpiece process.

The compensating mechanism of gripping that can clamp irregular surface workpieces.

It can go with the check device to inspect the clamping status.

尺寸單位/Size unit: mm

規格 Spec 型號 Model	楔心行程 Plunger stroke mm	爪行程直徑 Jaw stroke Dia. mm	最大夾持直徑 Max chucking Dia. mm	最小夾持直徑 Min chucking Dia. mm	容許油壓缸推力 Max.D.B.Pull KN(kgf)
3F-05	12	8	53	25	7.5(765)
3F-06	12	8	79	55	9.0(918)
3F-08	12	8	106	75	18.0(1835)
3F-10	12	8	150	119	18.0(1835)
3F-12	12	8	200	169	18.0(1835)

規格 Spec 型號 Model	最大夾持力 Max clamping force KN(kgf)	最高轉速 Max RPM	慣性矩 I kg*m2	重量 Weight kg	適合油壓缸 Matched cylinders	最大使用壓力 Max Pressure Mpa(kgf)
3F-05	6.0(612)	4000	0.02	11	S-100R/SNK-100	1.0(10)
3F-06	7.5(765)	4000	0.04	12	S-100R/SNK-100	1.2(12)
3F-08	16.5(1680)	3500	0.13	23	S-100R/SNK-100	2.5(25)
3F-10	16.5(1680)	3500	0.3	33	S-100R/SNK-100	2.5(25)
3F-12	16.5(1680)	3000	0.56	44	S-100R/SNK-100	2.5(25)

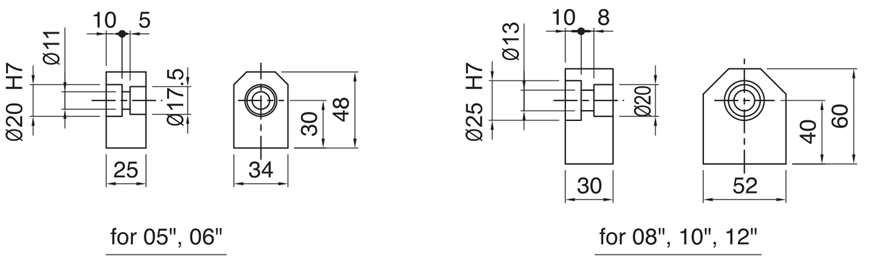

規格 Spec 型號 Model	A	B	C	D	F	G Max	G Min	J	J1	K
3F-05	135	86	110	82.6	40	75	55	25	10	M12×1.75
3F-06	165	86	140	104.8	45	75	55	28	14	M16×2
3F-08	210	90	170	133.4	56	80	60	38	16	M20×2.5
3F-10	254	95	220	171.4	56	75	55	38	16	M20×2.5
3F-12	304	95	220	171.4	56	75	55	38	16	M20×2.5

規格 Spec 型號 Model	L	L1	M Max	M Min	N	P	Q	R	S	T	U
3F-05	M10	15	56	36	20	M10	42.5	27	3-M6	50	-
3F-06	M10	15	56	36	20	M10	57.5	40	3-M8	64	20°
3F-08	M12	18	71	51	25	M12	77.5	53.5	6-M8	104	20°
3F-10	M16	24	71	51	25	M12	99.5	75.5	6-M8	140	20°
3F-12	M16	24	71	51	25	M12	124.5	100.5	6-M8	190	20°

保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
非標需求可定做 Non-standard requirements can be made
