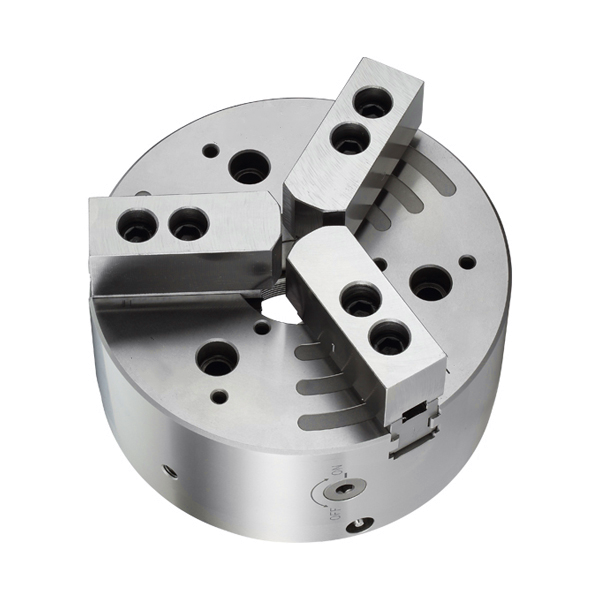

品牌/Brand：NTH
最短的生爪更換時間，重復精度高。
夾頭本體及內部零件均硬化及精密研磨，并直接潤滑。
高剛性結構及高夾持精度。
如主爪與排齒沒有完全齒合，主爪安全裝置不復位。
shortest time for changing soft jaw,and high repeatability precision.
The chuck body and all parts are hardened and ground, it can be lubricated directly.
high rigidity construction and high clamping accuracy.
For safety system that master jaw will complete return when base jaw and serration match up properly.
|
規格
Spec 型號 Model |
楔心行程 Plunger stroke mm |
爪行程直徑 Jaw stroke Dia. mm |
最大夾持直徑 Max chucking Dia. mm |
最小夾持直徑 Min chucking Dia. mm |
容許油壓缸推力 Max.D.B.Pull kgf |
最大夾持力 Max clamping force kgf |
|---|---|---|---|---|---|---|
| FQ-08A6 | 16 | 7.5 | 210 | 23 | 45.0(4590) | 100(10200) |
| FQ-10A8 | 19 | 8.8 | 254 | 41 | 60.0(6118) | 135(13765) |
| FQ-12A8 | 23 | 10.6 | 315 | 47 | 81.0(8259) | 180(18354) |
|
規格
Spec 型號 Model |
最高轉速 Max RPM |
慣性矩 I kg*m2 |
重量 Weight kg |
帶法蘭重量 Weight(Ad.) kg |
適合油壓缸 Matched cylinders |
最大使用壓力 Max pressure Mpa(kgf/cm2) |
|---|---|---|---|---|---|---|
| FQ-08A6 | 5000 | 0.15 | 24.5 | 26 | H-1778 | 3.1(31) |
| FQ-10A8 | 4500 | 0.41 | 44 | 46 | H-2085 | 2.8(28) |
| FQ-12A8 | 3500 | 0.96 | 73 | 75 | H-2511 | 2.4(25) |
|

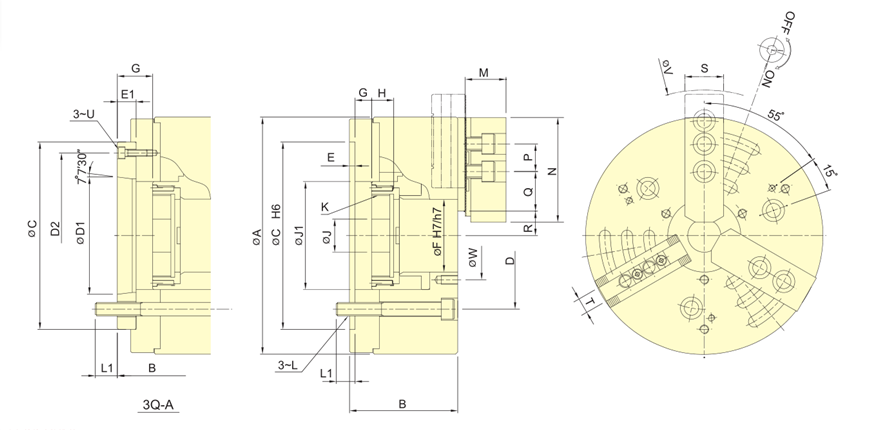

規格
Spec 型號 Model |
A | B | B | C | D | D1 | D2 | E | E1 | F | Gmax | Gmax | Gmin | Gmin | H | J |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FQ-08A6 | 215 | 98 | 110 | 170 | 133.4 | 106.38 | 150 | 5 | 17 | 66 | 14.5 | 32 | -1.5 | 15.5 | 20 | 30 |
| FQ-10A8 | 254 | 119 | 132 | 220 | 171.4 | 139.72 | 190 | 5 | 18 | 81 | 8.5 | 26.5 | -10.5 | 7.5 | 39 | 45 |
| FQ-12A8 | 315 | 133 | 145 | 220 | 171.4 | 139.72 | 190 | 6 | 18 | 106 | 8.5 | 26.5 | -14.5 | 3.5 | 42 | 50 |
|
規格
Spec 型號 Model |
J1 | K max | L | L1 | L1 | M | N | P | Q | R max | R min | S | T | U | V | W |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FQ-08A6 | 98 | M75×2 | M12 | 17 | 20 | 37 | 95 | 25 | 36 | 20.8~44.8 | 17.1~41.1 | 35 | 14 | M6 | 264 | 80 |
| FQ-10A8 | 115 | M90×2 | M16 | 23 | 25 | 42 | 110 | 30 | 40.5 | 21.1~52.8 | 16.7~48.2 | 40 | 16 | M8 | 312 | 100 |
| FQ-12A8 | 140 | M115×2 | M16 | 22 | 24 | 50 | 111 | 30 | 57 | 34.1~70.1 | 28.8~64.8 | 50 | 21 | M8 | 360 | 130 |
