品牌/Brand：NTH
NPT型內漲夾頭是后拉式動作，裝上擋料塊絕對的定位于擋料塊作軸向定位，因為簡夾后拉，全面貼合夾頭本體，定靠住止動裝置，形成穩定牢固的夾持力，若夾持較短型工件，夾持力具備相同效率。
采用分片式簡夾，簡夾的錐面完全貼合與夾頭本體，因此形成一個組合式的實體夾具，使得加工剛性，機械穩定性，夾持精度都得到很大的提高。
適用與CNC車，專用機，或其它的旋削機械，主要用途為車削，磨，銑等加工。
高同心度和重復精度0.01mm以內。
可增加安裝氣密檢測裝置。適合通孔夾持。

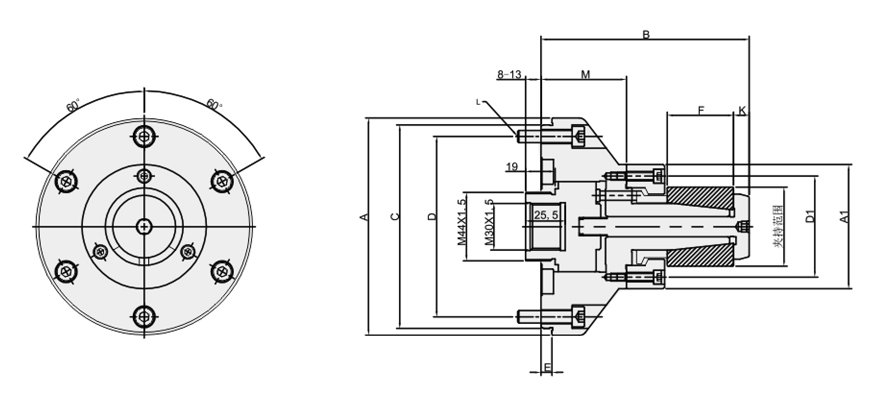

| 型號 Model | A | A1 | B | C(H6) | D | D1 | E | F | M | L | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| NPT211-100 | 139 | 75 | 107 | 131 | 116 | 50(3-M6) | 7 | 22 | 60 | 6-M8*35 | 10 |
| NPT211-110 | 139 | 75 | 121 | 131 | 116 | 60(3-M6) | 7 | 26 | 59 |
6-M8*35 |
10 |
| NPT211-120 | 139 | 80 | 134 | 131 | 116 |
65(3-M5) |
7 | 43 | 55 |
6-M8*35 |
11 |
|
NPT211-130 |
139 | 100 | 152 | 131 | 116 | 80(3-M6) | 7 | 49 | 62 |
6-M8*35 |
|
|
NPT211-140 |
139 | 115 | 164 | 131 | 116 | 91(3-M6) | 7 | 59 | 60 |
6-M8*35 |
15 |
|
NPT211-150 |
230 | 130 | 210 | 219 | 192 | 117(3-M8) | 14 | 76 | 75 |
6-M10*50 |
|
|
型號 Model |
夾爪行程 |
夾持范圍 mm |
筒夾開合量 |
容許油壓缸推力 kgf |
最高轉速 RPM |
最大夾持力 kgf |
重量 |
使用 筒夾 |
|---|---|---|---|---|---|---|---|---|
|
NPT211-100 |
5.5 |
22-28 |
-0.3~+0.4 |
816 |
7000 |
5712 |
5 |
HK-1000 |
|
NPT211-110 |
5.5 |
26-38 |
-0.3~+0.5 |
1020 |
6000 |
7140 |
6 |
HK-1100 |
|
NPT211-120 |
5.5 |
36-54 |
-0.4~+0.6 |
1836 |
5500 |
12852 |
7 |
HK-1200 |
|
NPT211-130 |
5.5 |
50-80 |
-0.4~+0.6 |
2244 |
5500 |
15708 |
8 |
HK-1300 |
|
NPT211-140 |
6 | 69-100 | -0.4~+0.6 | 3060 | 5500 | 21420 | 10 | HK-1400 |
|
NPT211-150 |
6 | 100-130 | -0.5~+0.6 | 4080 | 5000 | 28560 | 30 | HK-1500 |
保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
非標需求可定做 Non-standard requirements can be made
