NTH 筒夾/膜片夾頭

產品展示

NTH 筒夾/膜片夾頭

PTG精密內張夾具

PTG EXPANDING MANDREL

點擊產品圖片放大

資料下載

在線詢盤

產品詳細介紹

品牌/Brand：NTH

夾持精度0.015mm以內

高精度內張夾具，夾持精度0.015mm以內
內張?zhí)字睆叫谐蹋?.6mm,大公差件可以?shī)A持
最小內張徑12.5mm,最大內張徑178.0mm
雙斜度內張，夾持力強大均勻且穩定
可以安裝軸向定位裝置（客戶自行設計）
有標準型（通孔）與沉頭型（盲孔）兩型可選用
Large expansion range up to 0.6mm.
Double-angle principle allows for fast loading/unloading of components.
Greater holding power by applying pressure evenly along the length of the sleeve.
Guaranteed accuracy of 0.015mm.

產品簡介

PTG內張夾具，適合應用于數控車床、研磨機、專用機等。PTG夾具采雙斜度設計，能提供強大，均勻且穩定的夾持力。夾具精度高，其內徑套在拆卸再裝上后能維持0.015mm以內的精度。除了表列標準型內張夾具，我們能提供特殊內張家具設計定制的服務。請與聯系，取得更詳細的產品咨詢。

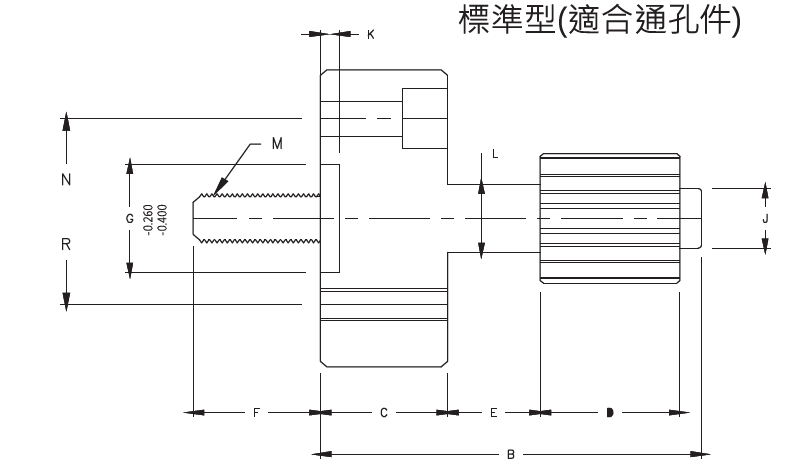

標準型型號

Standard Model

3A1 2C1 1C1 18C1 4C1 5C1 6C1 7C1 8C1
A
（內張?zhí)讖?Dia）

Min:12.5

Max:16.0

Min:16.0

Max:22.0

Min:22.0

Max:28.5

Min:28.5

Max:41.0

Min:41.0

Max:63.5

Min:63.5

Max:76.2

Min:76.2

Max:89.0

Min:89.0

Max:130.0

Min:130.0

Max:178.0

B 60 66 72 79 84 109 118 133 153
C 20 20 20 20 20 25 25 30 30
D 22 27 32 38 43 51 57 63.5 79.5
E 14.6 15 15.5 15.3 14.8 25.3 24.7 25.2 24.6
F 20 22 30 31 36 36 37 47 22
G 40 40 40 40 40 60 60 100 100
H 75 75 75 75 75 120 120 180 180
J 11 15 20 26.5 37.5 55 74.5 86.5 124
K 6 6 6 6 6 6 6 6 6
L 12.6 14.1 20.7 26.3 37 57.3 71.1 84.1 123
M(拉桿牙徑 Screw） M4 M8 M8 M10 M12 M20 M20 M24 M36

N

（安裝螺絲 Screw）

?58-M8 ?58-M8 ?58-M8 ?58-M8 ?58-M8 ?94-M10 ?94-M10 ?150-M12 ?150-M12
R（定位螺孔 Screw) ?28-M4 ?28-M4 ?58-M6 ?58-M6 ?58-M6 ?94-M8 ?94-M8 ?150-M10 ?150-M10
拉桿拉力
Pulling force（kgf)
700 1000 1200 1800 2300 2800 3200 3700 5500

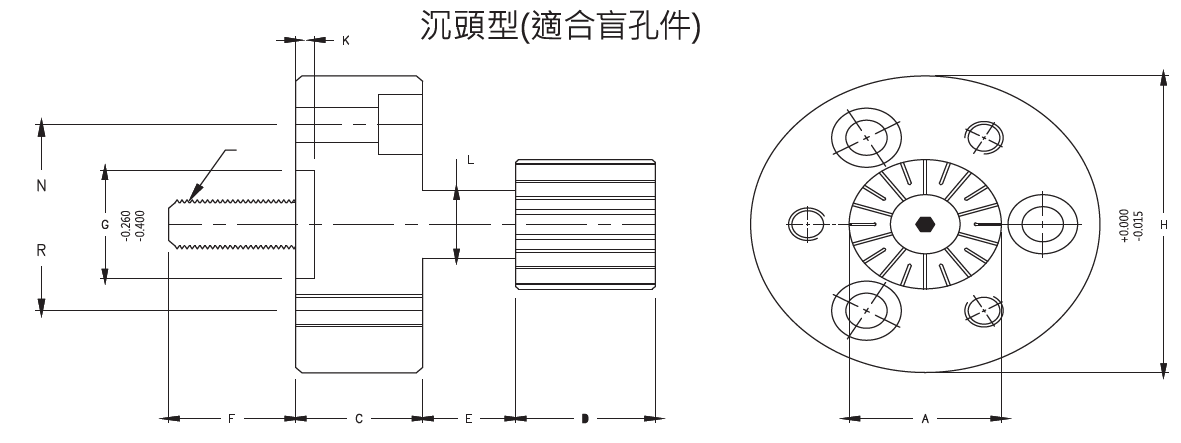

沉頭標準型型號

Flush type

3A2 2C2 1C2 18C2 4C2 5C2 6C2 7C2 8C2
A（內張?zhí)讖剑?

Min:16.

Max:22.0

Min:22.0

Max:28.5

Min:28.5

Max:40.0

Min:40.0

Max:51.0

Min:51.0

Max:73.0

Min:73.0

Max:89.0

Min:89.0

Max:102.0

Min:101.0

Max:143.0

Min:143.0

Max:178.0

C 20 20 20 20 20 25 25 30 30
D 26 32 38 45 50 60 69 78.5 99.5
E 14.6 15 15.5 15.3 14.8 25.3 24.7 25.2 24.6
F 20 22 30 31 36 36 37 47 22
G 40 40 40 40 40 60 60 100 100
H 75 75 75 75 75 120 120 180 180
J 11 15 20 26.5 37.5 55 74.5 86.5 124
K 6 6 6 6 6 6 6 6 6
L 12.6 14.1 20.7 26.3 37 57.3 71.1 84.1 123

M

(拉桿牙徑 Screw）

M4 M8 M8 M10 M12 M20 M20 M24 M36

N

(安裝螺絲 Screw)

?58-M8 ?58-M8 ?58-M8 ?58-M8 ?58-M8 ?94-M10 ?94-M10 ?150-M12 ?150-M12

R

（定位螺孔 Screw)

?28-M4 ?28-M4 ?58-M6 ?58-M6 ?58-M6 ?94-M8 ?94-M8 ?150-M10 ?150-M10
拉桿拉力
Pulling force（kgf) 		700 1000 1200 1800 2300 2800 3200 3700 5500

保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
非標需求可定做 Non-standard requirements can be made
