品牌/Brand：NTH

專利空油壓主軸筒夾夾座

整合筒夾夾頭、回轉主軸與驅動系統
一次夾持，雙端加工，減少機臺設備成本
高剛性，夾持力強
應用于自行車零件，運動器材加工專用機
短型零件可以一只夾座單端或雙端加工
長型零件可以一對夾座雙端同時加工

An integration of a rotary spindle, a power collet chuck,and an actuator.Specially designed for double-ended machining: saving setup,loading, and machining time.Accelerating the designing and building cycle of a new special purpose machine.

Compact size.

High clamping force. High rigidity.

產品介紹

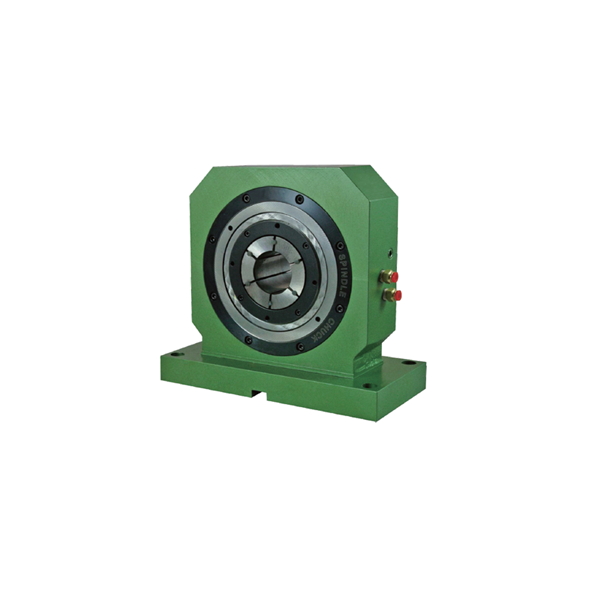

JAM/JHM空油壓主軸筒夾夾座是專為雙端型/對構型工件加工所設計的專用主軸夾座。主軸夾座整合筒夾夾頭與回轉主軸，體積小，外形薄，方便設計自動送料系統。工件在一次的夾持動作內可以完成工件雙端同時加工，大幅提高工作效率并減少加工機臺的設備成本。應用主軸筒夾夾座設計各式加工專用機械?？梢钥s短工程人員的開發時程與組立時程。幫助產品更快的投入市場。在應用上，針對短型零件，客戶可以應用一對主軸筒夾夾座進行單端加工或雙端同時加工。目前，雙向主軸夾座已經廣泛的應用于多種零件的加工專用機械，包含：自行車零件、汽車零件、機車零件、軍用零件、運動器材零件等。

NTH JAM/JHM Spindle Collet Chuck is specially designed to provide the users with an all-in-one solution to build their special purpose machines. A traditional workholding system consists of a rotary spindle, a power chuck, and a actuator. JAM/JHM Spindle Collet Chuck combines these three elements in one, making machine builders very easy to design and to build a new special purpose machine. Since the gripping length of JAM/JHM Chucks are longer than regular collet chucks, JAM/JHM is mostly applied to grip double-ended work parts like hubs of bicycle wheels or piston rods of automobiles.

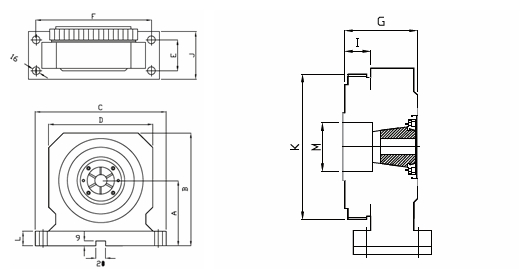

型號/Model	JAM-25 Push forward （滑套前推夾緊）	JAM-72 Push forward （滑套前推夾緊）	JHM-65(Pull back) （滑套后推夾緊）
A(Center H)	135（5.31〞）	145（5.71〞）	145（5.71〞）
B	232（9.13〞）	265（10.43〞）	255（10.04〞）
C	270（10.63〞）	288（11.34〞）	260（10.24〞）
D	210（8.27〞）	236（9.29〞）	220（8.66〞）
E	64（2.52〞）	105（4.13〞）	92（3.62〞）
F	238（9.37〞）	256（10.08〞）	228（8.98〞）
G	92（3.62〞）	111（4.37〞）	106（4.17〞）
I(Pulley W)	27（1.06〞）	28.5（1.12〞）	27（1.06〞）
J	98（3.86〞）	135（5.31〞）	124（4.88〞）
K	182（7.17〞）	202（7.95〞）	177（6.97〞）
L	30（1.18〞）	34（1.34〞）	30（1.18〞）
M	57（2.24〞）	83（3.28〞）	87（3.43〞）
工作筒夾 collet	ER-40筒夾	JR-72筒夾	JR-65筒夾
驅動 Power	氣壓Air	氣壓Air	油壓 Hydraulic
工作壓力 Working Pressure	2-8kg/cm2 (29-114psi)	2-8kg/cm2 (29-114psi)	10-20kg/cm2 (143-286psi)
最高轉速 Max RPM	1800	2000	2000
皮帶輪規格 Pulley Type	8M-72齒	8M-80齒	8M-70齒
夾持范圍 Clamping Range	4-26mm (0.16〞-1.02〞)	25-70mm (0.98〞-2.76〞)	25-65mm(0.98〞-2.56〞)
活塞面積 Piston Area	145cm2(22.5in2)	177cm2(27.4in2)	44cm2(6.82in2)
夾持力 Clamping Force	4070kgf@7kg/cm2 (8954lbf@100psi)	4070kgf@7kg/cm2 (8954lbf@101psi)	3080kgf@20kg/cm2 (6775lbf@286psi)
產品凈重 N . W	22.5kgs(49.5lbs)	39.0kgs(85.8lbs)	29.0kgs(63.8lbs)

JAM/JHM 空油壓主軸夾座應用案例
JAM/JHM AIR/HYDRAULIC POWER SPINDLE COLLET CHUCK APPLICATION
針對追求高生產效率的加工專用機械，提出了全新的夾具設計觀念。傳統的自動化工件夾持系統是由一系列的標準化組件所組成，包含了回轉主軸、動力夾頭、及液氣壓驅動系統。JAW/JHM空油壓主軸夾座將三者整合為一。大幅提升加工專用機械的設計彈性生產效率。應用主軸夾座，專用機械能大量縮短工件送料行程與裝夾的時間。此外，由于主軸夾座的外型短薄，短型工件能在一次的裝夾作業完成工件雙端同時加工，而長型工件能以一對單筒夾主軸夾座在一次的裝夾完成工件雙端同時加工。目前設計有一系列的筒夾主軸夾座，能適應多種加工件。

保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
非標需求可定做 Non-standard requirements can be made
