類型：固定式系列
頂尖主體材料為低淬透性滲碳鋼，經滲碳淬火處理，硬度 HRC58-62。
頂尖軸頭部鑲嵌優質鎢鋼，硬度 HRA93-94。
適用于高精密軸心研磨加工。

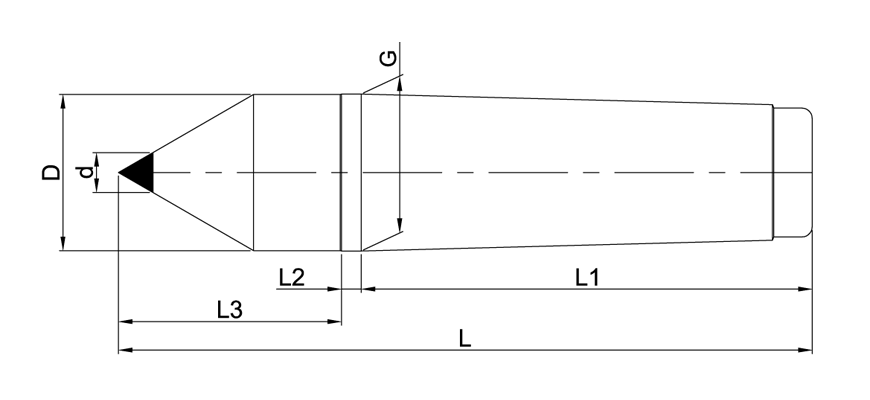

規格 / Specification 單位/ UNIT：mm
|
型式/外表尺寸 Model/Spec |
d | D | L | L1 | L2 | L3 | G |
精度 |
|---|---|---|---|---|---|---|---|---|
| GY-3 | 10 | 23.6 | 125 | 82 | 6 | 37 | 23.825(MT3) | 0.03 |
| GY-4 | 15 | 31 | 160 | 105 | 6.5 | 48.5 | 31.267(MT4) | 0.03 |
| GY-5 | 18 | 44.5 | 205 | 132 | 6.5 | 66.5 | 44.399(MT5) | 0.03 |
| GY-6 | 30 | 63.8 | 275 | 182 | 8 | 82 | 63.348(MT6) | 0.05 |
