類型：回轉式系列
Type: Live centers series
負荷：中
Duty: Medium
適 用：CNC車床、高速車床及其他機床。
Application CNC lathe, high speed lathe and other lathe.
用 途：適用長度400mm以內一般軸心車削加工及細長型車削加工。
Working Usage Applicable for the length less than 400mm ordinary turning process, and slender workpiece turning process.
結 構：軸承徑向力和軸向力分開設計，採用雙列滾珠精密軸承、止推軸承、滾針軸承排列製成。
Structure The radial load and axial load designed separately. Adopted double row ball precision bear and thrust bearing and needle bearing.
精準度：0.002以內
TIR Less than 0.002mm
檢測頂尖的尖部跳動精度時，必須在頂尖頂緊工件的狀態下進行打表。
Inspecting the run out accuracy of the center tip must be under the status of holding the workbar tightly.

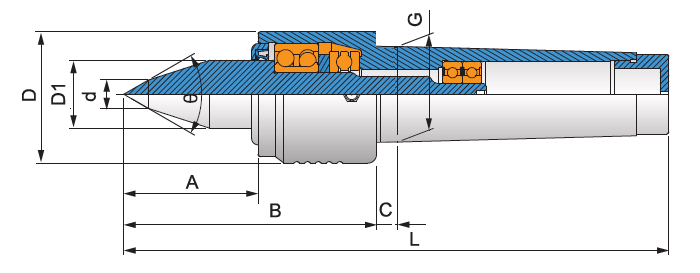

規格 / Specification 單位/ UNIT：mm
|
型式/外表尺寸 Model/Spec |
A | B | C | D | D1 | G | d | L |
尖角 Center |
軸承最高轉數 Max. RPM |
軸承徑向力 （載重） Max. radial load |
軸承軸向力 （推力） Max. axial thrust force |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SC-63-M-3 | 60 | 115 | 8 | 57 | 31.2 | 23.825（MT3) | 12 | 202 | 60゜ | 4,500rpm | 1,200kg | 1,800kg |
| SC-63-M-4 | 60 | 115 | 9 | 57 | 31.2 | 31.267（MT4) | 12 | 223 | 60゜ | 4,500rpm | 1,300kg | 2,200kg |
| SC-63-M-5 | 60 | 115 | 9 | 57 | 31.2 | 44.399（MT5) | 12 | 250 | 60゜ | 4,500rpm | 1,400kg | 2,300kg |
