類型：替換式系列
Type: Interchangeble live center
負荷：輕
Duty: Light
適 用：CNC車床、高速車床及一般車床。
Application CNC lathe and high speed lathe or center lathe.
用 途：適用一般小徑高速車削加工。
Working Usage Applicable for ordinary small diameter high speed turning process.
結 構：採用斜角滾珠軸承，深溝滾珠軸承特殊設計製成。
Structure Combination of angular contact ball bearing and deep groove ball bearing.

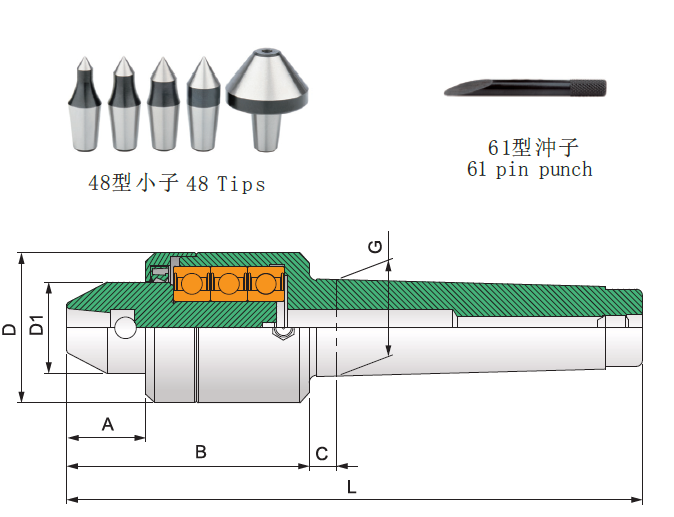

配 件：48型小子、61型沖子
Accessories 48 type Tips and 61 type pin punch.
精準度： 0.005以內
TIR Less than 0.005mm
檢測頂尖的尖部跳動精度時，必須在頂尖頂緊工件的狀態下進行打表。
Inspecting the run out accuracy of the center tip must be under the status of holding the workbar tightly.
規格 / Specification 單位/ UNIT：mm
|
型式/外表尺寸 Model/Spec |
A | B | C | D | D1 | G | L |
軸承最高轉數 Max.RPM |
軸承徑向力 （載重） Max. radial load |
|---|---|---|---|---|---|---|---|---|---|
| SC-48-M-2 | 25 | 78 | 6 | 52 | 28.5 | 17.780（MT2) | 147 | 2,000rpm | 300kg |
| SC-48-M-3 | 25 | 79 | 8 | 52 | 28.5 | 23.825（MT3) | 166 | 2,000rpm | 400kg |
| SC-48-M-4 | 25 | 78 | 9 | 52 | 28.5 | 31.267（MT4) | 186 | 2,000rpm | 500kg |
