類型：替換式系列
Type: Interchangeble live center
負荷：重
Duty: Heavy
適 用：CNC車床及高級車床。
Application CNC lathe and high speed lathe.
用 途：適用高速高精密軸心車削加工。
Working Usage Applicable for high speed and high precision turning process.
結 構：斜角滾珠精密級高速軸承，針狀軸承特殊設計製成。
Structure Combination of angular contact ball precise high speed bearing and thrust bearing and needle bearing.

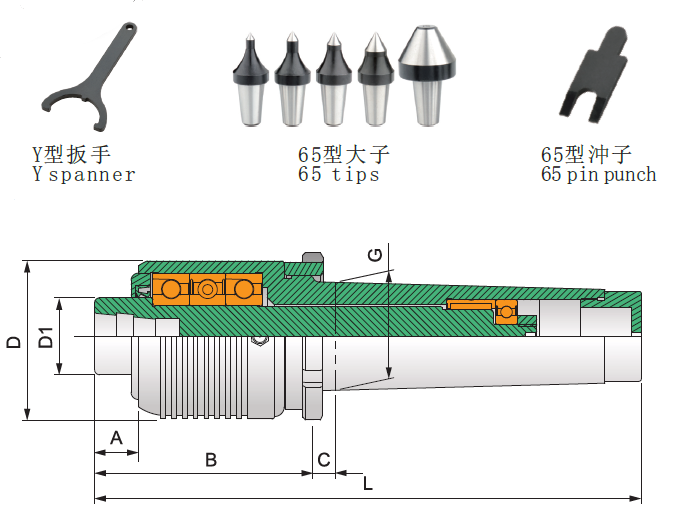

配 件：Y型扳手、65型大子、65型沖子
Accessories Y spanner and 65 type Tips and 65 type punch.
精準度：0.005以內
TIR Less than 0.005mm

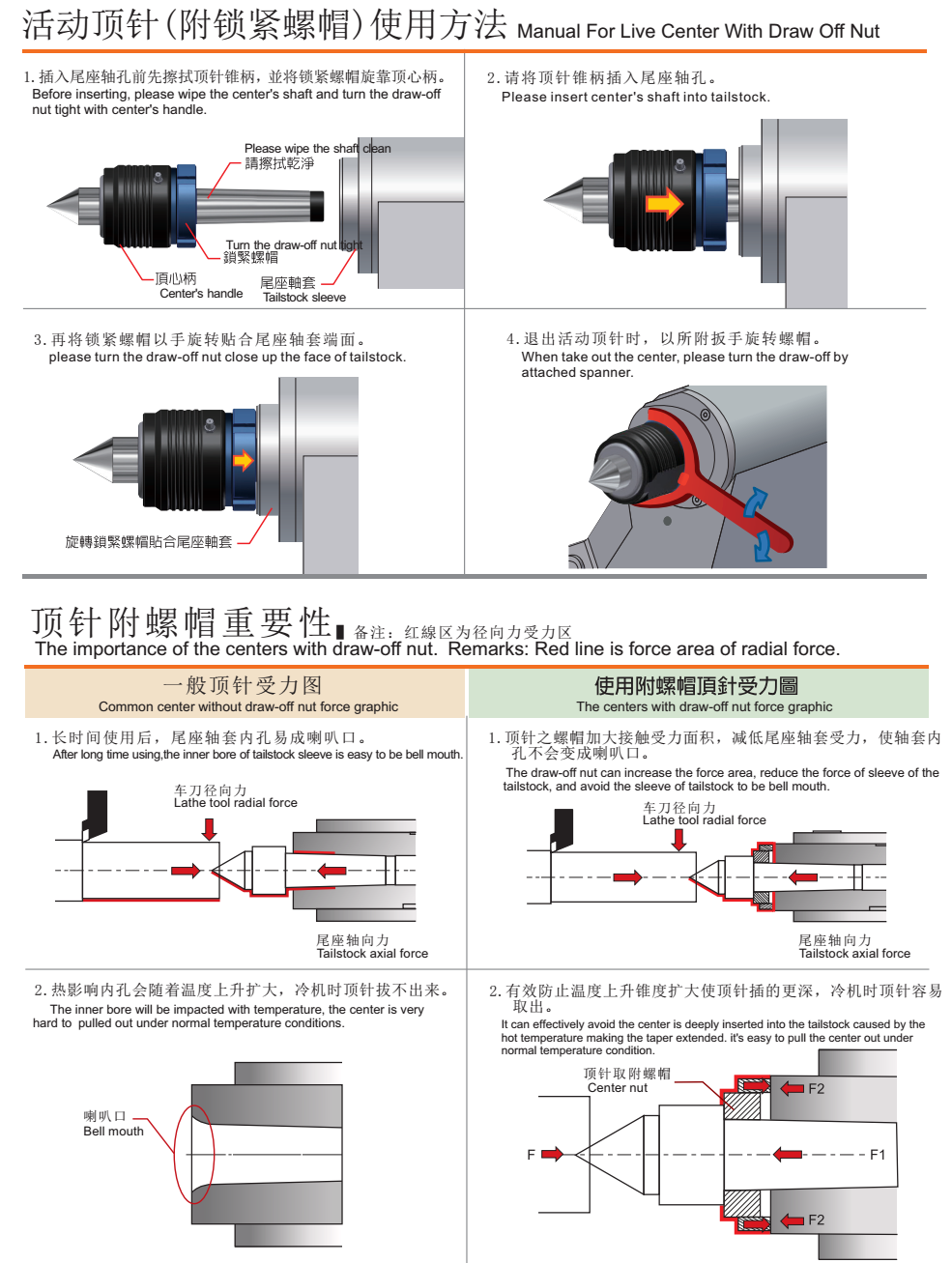

檢測頂尖的尖部跳動精度時，必須在頂尖頂緊工件的狀態下進行打表。
Inspecting the run out accuracy of the center tip must be under the status of holding the workbar tightly.
規格 / Specification 單位/ UNIT：mm
|
型式/外表尺寸 Model/Spec |
A | B | C | D | D1 | G | L |
軸承最高轉數 Max.RPM |
軸承徑向力 （載重） Max. radial load |
軸承軸向力 （推力） Max. axial thrust force |
|---|---|---|---|---|---|---|---|---|---|---|
| NCH-65-4A | 18 | 90 | 9 | 62 | 31.2 | 31.267（MT4) | 198 | 12,000rpm | 2,730kg | 1,750kg |
| NCH-65-5A | 18 | 90 | 9 | 62 | 31.2 | 44.399（MT5) | 225 | 12,000rpm | 2,730kg | 1,750kg |
