其他卡盤

產品展示

其他卡盤

MC 方型超薄夾盤

MC SUPER THIN SQUARE CHUCKS

點擊產品圖片放大

資料下載

在線詢盤

產品詳細介紹

MC 附硬爪

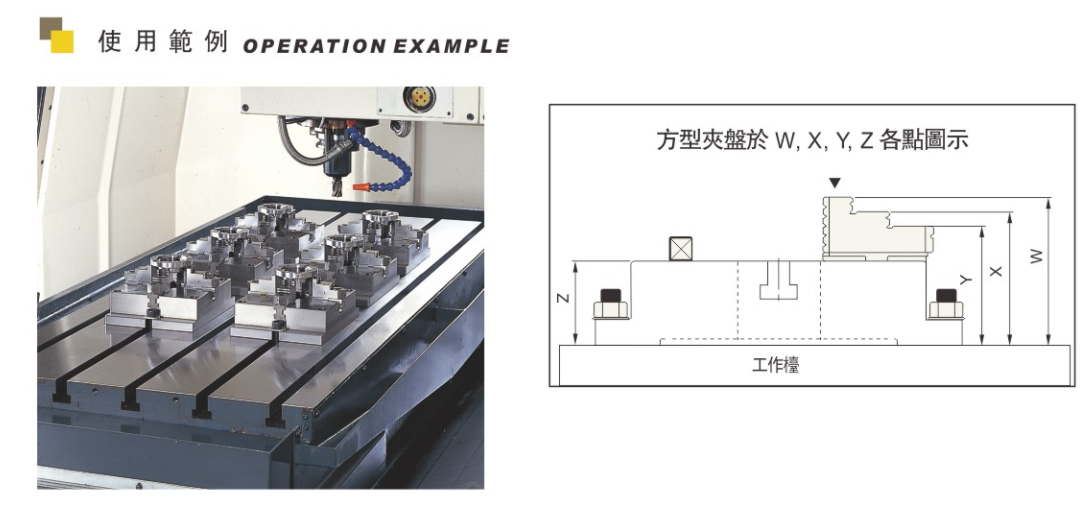

1.MC均為定寸研磨方式；任何相同規格之方型盤W,X,Y,Z各點之高度公差為0.05mm以內。
2.MC規格均可替換生爪，作不規則形狀之加工，以替代中心機大量治具，更經濟、方便。
3.硬爪重復夾持之精度公差為0.02mm以內。
4.側邊平行校正后，硬爪夾持之平行公差為0.05mm以內。

MC SQUARE SHUCKS
1.MC chucks are precisely ground,the tolerances of W,X,Y,Z among chucks are with in 0.05mm.
2.Soft jaws can be used alternatively for machining special shaped work pieces,to substitute for designing and making a lot of jings for this purpose.
3.The repetitive gripping accuracy with the hard jaws are with in 0.02mm.
4.Parallel gripping accuracy with hard jaws can be controlled with in 0.05mm after aligning sides of chucks.

規格 / Specification? ?單位/UNIT：mm

型式/規格
MODEL/SPEC 		外徑夾持范圍
O.D.Clamping Range
mm 		內徑夾持范圍
I.D.Clamping Range
mm 		凈重
Weight
kg
MC-06 ?4-?128 ?55-?128 11.4
MC-08 ?5-?162 ?65-?162 18.6
MC-10 ?6-?200 ?72-?200 31.6
MC-12 ?10-?265 ?90-?265 56.6

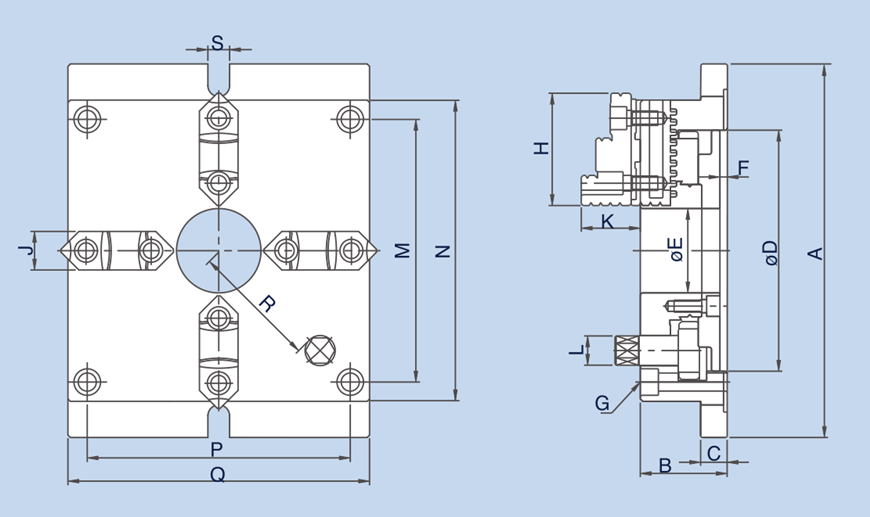

型式/規格
MODEL/SPEC 		A B C D E F G H J K L M N P Q R S
MC-06 215 57 18 130 40 5.5 4-M10x1.5P 68 26 39 14 144 165 144 165 66 18
MC-08 250 65 20 160 55 6 4-M12x1.75P 82 28 43 17 174 200 174 200 83 18
MC-10 310 72 22 200 70 6 4-M14x2P 93 32 50 21 218 250 218 250 104 18
MC-12 380 82 25 260 100 7 4-M16x2P 118 40 56 23 274 310 274 310 135 22


保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
非標需求可定做 Non-standard requirements can be made
